Как правильно уложить канализацию частном доме

Как сделать правильный уклон канализации в частном доме

По сравнению с другими видами инженерных коммуникаций, обустроить канализацию в частном доме намного проще. Но для этого необходимо знать несколько тонкостей и правил, строгое соблюдение которых позволит обеспечить надежную и эффективную работу системы. И самое важное при выполнении этих работ в частном доме – это выполнить необходимый уклон канализации.

Что такое уклон канализации

Это угол, под которым прокладываются канализационные трубы.

Для обеспечения самотека сточных вод, необходимо начало магистрали приподнять, а ее конечную часть – опустить. При этом, очень важно правильно рассчитать уклон труб канализации, который необходим для эффективного смыва, обеспечения надежности и качественной работы всей системы.

От чего зависит уклон канализации ?

В первую очередь от скорости движения сточных вод.

  • Если уклон сделан слишком большим, вода будет уходить стремительно, с сильным шумом. При этом будет снижаться процесс самоочищения трубы. Слишком быстрый поток воды приведет к преждевременному истиранию внутренних стенок канализационной трубы
  • Слишком малый уклон вызывает частые засоры, которые нередко приводят к заиливанию и даже к возможному закупориванию трубопровода
  • Оптимальный вариант, когда поток сточных вод движется в трубе со скоростью не менее 0,7 м/с и не более 1 м/с

Следующие факторы, которые необходимо учитывать, при расчете – это материал и диаметр трубы, а также степень ее наполнения.

Вводный видео урок о правильном выставлении уклона канализации

Какие документы регламентируют уклон канализации

При проектировании и строительстве жилых домов, в большинстве случаев расчеты не выполняются. Для этого используются приведенные в СНиП рекомендации. Они прописаны в двух разделах:

  1. Для обустройства канализационной системы внутри здания – раздел 2.04.01-85
  2. Для прокладки трубопровода снаружи – раздел 2.04.04-85

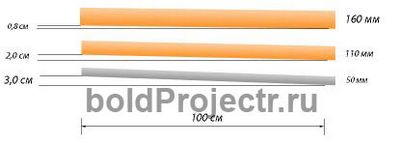

Например, если канализационная яма расположена на расстоянии не более 12 метров от дома, уклон трубы, диаметр которой от 40 до 50 мм имеет коэффициент 0,03 (3 см/п.м). При сечении трубы от 85 мм до 100 мм, уклон имеет коэффициент 0,02

Следует помнить что уклон канализации в частном доме никогда не измеряется в градусах. Это связано с тем, что при значительном удалении канализационного колодца от дома, погрешность уклона будет слишком большой

Методы проведения расчетов

При необходимости выполнения самостоятельного расчета уклона канализации, в СНиП приводится формула. В ней учитывается скорость движения сточных вод, степень наполнения трубы и ее диаметр.

V H/d K. где V #8212; скорость водного потока

H #8212; степень наполнения трубы

d #8212; диаметр канализационной трубы

K #8212; коэффициент уклона трубы канализации

Коэффициент для труб из пластика или стекла К = 0,5

для труб из других материалов К = 0,6

Рекомендуемая степень наполнения Н 0,3

Рекомендации по выполнению прокладки канализации внутри здания

  1. При монтаже труб. длина магистрального канализационного трубопровода по возможности должна иметь минимальное количество стыковых соединений. Каждый стык – это вероятное место протекания трубы.
  2. Раструбы горизонтально расположенных труб в местах стыков и вертикальных стояков должны быть направлены навстречу потоку сточных вод.
  3. При прокладке магистрального трубопровода желательно избегать поворотов. При неизбежности, их число должно быть минимальным.
  4. Производя поворот магистрали в горизонтальной плоскости предпочтительнее воспользоваться двумя фитингами на 45? или тремя на 36. Использование одного фитинга на 90? недопустимо. При необходимости использования только одного фитинга, лучше, если он будет на 67?.
  5. В вертикальной плоскости соединение труб под углом 90? допускается.
  6. Для присоединения горизонтальных ответвлений рекомендуется использовать крестовины или косые тройники.
  7. При обустройстве канализации, необходимо предусмотреть установку фановой трубы, для вентиляции.
  8. Стояк устанавливают, как можно ближе к унитазу .
  9. Минимальный уклон труб канализации – 1 см/п.м, максимальный #8212; 2 см/п.м.

Правила укладки труб в наружной траншее

Нормативы СНиП регламентируют:

  • Траншея для прокладки канализационного трубопровода должна быть не менее 0,7 м, рекомендованный максимум – 2,2 м.
  • Труба прокладывается на высоте 0,20 м от дна траншеи.
  • В случае если глубина траншеи превышает величину максимального уклона, необходимого для эффективной работы системы канализации, в нее следует насыпать грунт или песок, который полить большим количеством воды.

Выравнивать дно траншеи удобнее по веревке, натянутой между двумя колышками. При этом расстояние между веревкой и насыпанным грунтом должно составлять 0,5 м.

Для проверки соблюдения уклона канализации в частном доме рекомендуется использовать нивелир.
При соблюдении всех требований и рекомендаций СНиП, система канализации будет исправно служить в течение длительного периода.

Видео руководство по правильному монтажу канализационных труб

Канализация в частном доме: схема, глубина укладки

  • Что необходимо для выполнения проводки
  • Как обустраивают выгребную яму и септик
  • Обустройство наружной и внутренней канализации
  • Подводим итоги

Рассмотрим, как делается канализация в частном доме схема глубина укладки которой должны соответствовать строительным нормам и санитарным правилам. Для того чтобы канализация в доме была сделана правильно, необходимо подготовить и спланировать схему.

Пример устройства канализации частного дома

Что необходимо для выполнения проводки

Каждый частный дом имеет своеобразный проект, и поэтому использовать общую систему проводки, не учитывая специфики объекта, нельзя, так как это может привести к плачевным последствиям. Прежде чем приступить к устройству канализации в частном доме, нужно обратить внимание на рекомендации специалистов, которые не только составят проект проводки, но и разъяснят, как его нужно сделать. Это необходимо для того, чтобы не совершить ошибок.

Элементы системы канализации.

Основные элементы канализации следующие:

  • земельный участок, через него загрязненные воды переливаются из центрального водостока в септик или в яму;
  • разводка внутри дома, которая применяется для сбора воды от всех бытовых сантехнических приборов;
  • другие устройства.

К канализации подсоединяют отдельную систему отведения и сбора дождевой воды, а если есть необходимость, то и фекальный насос #8211; тогда стоки откачиваются принудительно.

Вернуться к оглавлению

Как обустраивают выгребную яму и септик

Если поблизости от участка не проведена центральная система канализации, тогда обустраивают сливную яму или устанавливают септик. Все работы производят по СНиПу, в котором прописаны следующие нормы:

Расположение септика на участке.

  • от стенки дома до сливной ямы должно быть расстояние более 5 м. при этом минимальный отступ от забора должен составлять 2 м.;
  • от питьевого колодца до выгребной ямы расстояние должно составлять от 30 м.;
  • от сливной ямы до капитального строения должно соблюдаться расстояние в пределах 35 #8211; 50 м.;
  • прокладка канализации не производится близко от водоснабжения, так как между ними должно быть расстояние 3 м.;
  • для того чтобы правильно уложить трубы, нужно делать уклон #8211; на каждый метр 3 см, при этом от точки отвода загрязненных вод, выходящих от дома и до той точкой, которая соединяет канализационные трубы со сливной ямой, уклон составит 15 см. так как это расстояние равно 50 м.

Такой проект имеет или большое заглубление ямы, или сантехнические приборы установлены на некоторой высоте. Для расчета размера выгребной ямы учитывают количество постоянно проживающих в доме, и тот факт, что на нужды 1 человека необходимо 0,5 м³. А услугами ассенизаторов пользуются 1 раз в квартал, когда при установке септика ими пользуются раз в полгода.

При обустройстве такой установки экономятся финансы: не нужно много места и употребление канализации удобное, так как очищенной водой можно подпитывать грядки. Жижу, которая оседает в септике, выгребают в год 1 раз и применяют для удобрения.

Глубина установки септика составляет 150 см, а от строения до него должно быть до 5 м. Для резервуара роют котлован, а для того чтобы он не получил деформацию, стенки котлована обустраивают кирпичом или бетонными кольцами. Трубы, проходящие от септика до дома, не должны иметь поворота.

Прокладка канализационных труб должна производиться на глубине 0,7 #8211; 0,8 м. Этот параметр зависит от показателя уровня промерзания почвы в конкретном регионе.

Вернуться к оглавлению

Обустройство наружной и внутренней канализации

Уклон канализации зависит от глубины промерзания грунта.

Для этого учитывают следующие особенности:

  • глубину замерзания почвы;
  • тип грунта;
  • возможное механическое давление на почву.

Наружную канализацию прокладывают ниже уровня замерзания грунта в траншею, иначе произойдет разгерметизация системы, так как в зимний период при понижении температуры в трубах жидкость замерзнет.

Там, где внешняя канализационная система подключается к септику или к выгребной яме, глубина ее пролегания составляет 1 м. а уклон труб 3 см. на 1 м. Внешняя система предполагает полную или частичную прокладку канализационной трубы в земле, так как она должна подсоединяться к септику и к другим основным составляющим системы.

Монтаж канализационных труб для подсоединения внутренней системы предусматривает подключение не только санузла и различных бытовых приборов, но и подводку к сливу. Для подключения унитаза применяют трубы диаметром 11 см, а для ванной, мойки и др. #8211; 5 см.

Стояк выполняют из патрубка диаметром 11 см. уклон к нему должен составить 2°, а если для стояка применяют трубы диаметром 5 см. то уклон составляет 3°.

Схема расположения септика на глубине.

Внутреннюю систему прокладывают открытым (снаружи) или скрытым (в стенках) способами. Второй метод предполагает выбивание штроб и укладку проводки в них. После этого штробы замазывают шпатлевкой или прикрывают гипсокартонном, пластиковым коробом. В некоторых случаях разводку выполняют на уровне нижнего этажа или подвального помещения.

Чтобы все соединения были устойчивыми, используют хомуты, причем их не рекомендовано размещать по краям труб, т.к. они могут деформироваться). Для выпуска организовывают угол так, чтобы был плавный переход. В этом месте соединение производят фитингами под 135°. Еще нужно правильно смонтировать выходное отверстие из дома наружу. Для этого применяют гильзу диаметром 2 #8211; 3 см (главное чтобы он был больше диаметра труб), которую нужно заложить в раствор, причем просветы уплотняют изоляцией и утеплителем. А длина гильзы должна быть шире стенки на 3 см, чтобы равномерно выступала с обеих сторон.

Если вблизи дома проходит центральная канализация, то берут разрешения от соответствующих организаций, а затем делают врезку. После этого выводят патрубки для ливневых вод, которые можно вывести на участок и поливать из них сад или огород. Но если нет такой возможности, тогда соки выводятся через центральный стояк канализации. Для этого монтируют отдельный резервуар, чтобы при сильном дожде вода не выливалась наружу.

Для дождевой воды врезка выполняется отдельно, так как частный трубопровод по сравнению с центральной системой имеет малую пропускную способность.

Расчет необходимой и достаточной глубины укладки внешней канализации

Владельцы частных домов все реже довольствуются удобствами во дворе с примитивной ямой для сбора отходов. Организация внешней канализации — условие создания полноценных и комфортных бытовых условий. Один из важных вопросов для хозяина загородного дома – на какую глубину закапывать канализационную трубу. Глубина укладки труб и особенности монтажа внешнего участка канализации влияет на бесперебойность и долговечность эксплуатации.

Устройство канализации частного дома

Канализационная система персонального домовладения условно делится на две составляющих:

  • внутреннюю, расположенную в доме;
  • внешнюю, проложенную за пределами дома по прилегающему участку или под ним.

Ко внутренней канализационной системе относятся отводы санузлов и стояки. Внешняя иногда ограничивается каналом в центральную канализационную ветку. Самая сложная система — автономная. Она включает не только трубопровод, по которому отработанная среда из ванны, умывальников и унитаза вместе с фекальными отходами выводится из помещения, но и септик. Последний оборудуется самостоятельно или приобретается: фабричные многокамерные модели гарантируют хорошую степень очистки и минимум влияния на окружающую среду.

И в случае с централизованным коллектором, и при автономной очистке отходов придется решить вопрос, на какой глубине должна быть канализационная труба, соединяющая строение с остальными элементами коммуникации. Ошибки в расчетах этого показателя приводят к ряду последствий:

  • скапливанию сточных масс;
  • промерзанию трубы и ледяным пробкам зимой;
  • появлению неприятного запаха в области пролегания трубы;
  • затруднению эксплуатации участка, по которому проходит система;
  • авариям при смене назначения земель.

У канализационной трубы, соединяющей вывод внутреннего канала и септик или глобальную систему задача только одна: бесперебойное круглогодичное удаление продуктов жизнедеятельности из помещения и с участка с соблюдением санитарных норм и предписаний. Глубина канализационной трубы в частном доме и направление закладки имеют принципиальное значение.

Требования к глубине заложения канализационной трубы

Схема глубины укладки канализационных узлов для средней полосы РФ

Техника проведения работ и требования к системам, непосредственно влияющих на состояние окружающей среды, регламентированы нормативными документами. Для сферы строительства ориентир СНиП – свод строительных норм и правил. Кроме обязательных требований глубина залегания канализационной трубы в загородном доме рассчитывается с учетом индивидуальных условий. Грамотно выбрать тип укладки, глубину, способ утепления и обеспечивающий естественный сток угол могут только мастера с опытом работы в конкретном регионе. Самоучкам приходится ориентироваться на законодательную базу и общие рекомендации.

Нормы СНиП

Канал для внешней канализации

В нормативных документах отражены предписания к обустройству всех существенных систем частных домовладений. Четко оговорена в СНиП глубина заложения канализационных труб и уровень точки выхода канализации из малоэтажного здания.

Выход канализационного стояка должен располагаться выше уровня промерзания грунта на 30 см, но этот показатель не должен превышать 70 см. Это норматив для свободных от застройки участков, по которым не проходят автомобильные трассы и не ведется строительство. Правило действует для систем с трубами диаметром не более 50 см. Канализационные сети с трубопроводами большего сечения закладываются на меньшую глубину, но в зоне пролегания масштабных коммуникаций запрещены работы: у сотрудников обслуживающих организаций должен быть бесперебойный доступ к каналу.

Второй показатель, регламентированный СНиП, — рекомендованный уклон. Канализационные системы частного сектора самотечны, удаление отходов происходит естественным путем. Карта пролегания сети составляется с учетом этих требований.

Карту усредненных показателей промерзания грунта можно найти в сети, она подскажет, какой должна быть глубина заложения канализационных труб в конкретной климатической точке.

Практические рекомендации

Утепление канализационной трубы

Опытные мастера рекомендуют учитывать при укладке канализационных систем не только прописанные на бумаге требования, но и особенности конкретного региона. Некоторые базовые данные сильно устарели, ведь сильными холодами не грозит даже Зауралье и Сибирь. Зато появились надежные утеплители, способные компенсировать и низкие температуры и защитить трубу от промерзания. Для средней полосы, например, московской области, рекомендуют глубины:

  • 50 см для точки входа в канализационный сток;
  • 1,2–1,5 м для основной трубы с необходимым уклоном до входа в коллектор.

Такая глубина укладки канализационных труб в загородном доме достаточна для бесперебойного стока отработанной жидкости. От промерзания в редкие холода спасет температура текущей жидкости: вода в канализацию поступает не холоднее комнатной температуры. Заполняться жидкостью система не должна: это главное условие бесперебойного функционирования. Пустая труба промерзнуть не может: появляющаяся изморозь моментально смоется теплой жидкостью.

Увеличивать глубину рекомендуется при подвижном грунте, но низко расположенный канал затрудняет к нему доступ для ремонта или демонтажа.

Видео: как правильно уложить канализационные трубы в загородном доме

При создании автономной канализационной системы требуется согласование с надзорными органами. Желательна консультация со специалистом, имеющим опыт работы в конкретном регионе. Даже в СНиП прописано, что работы на каждом из благоустраиваемых участков индивидуальны и должны учитывать всю инфраструктуру зоны.
