Канализация бани правильно своими руками

Канализация в бане своими руками: делаем качественно и быстро

От качества работы дренажной системы зависит не только количество удовольствий, получаемых в процессе очищения тела, но и сроки эксплуатации самой бани. В этой статье мы хотим подробно поговорить об этой теме и рассказать вам, как правильно организовывается канализация в бане своими руками.

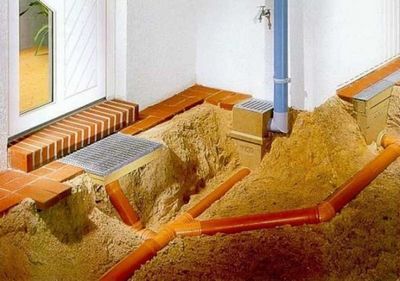

Фото разводки канализации

Дренажная канализация

В баньке с небольшими габаритами довольно просто изготовить такую канализацию.

Инструкция для этого следующая:

• Недалеко от самой бани строится дренажный колодец, а его длина выбирается в зависимости от промерзания грунта. Например, если земля промерзает на 60 см, то достаточно будет ямы с глубиной не менее 1,3м;
• На дно ямы нужно уложить слой глины, он должен быть не более 10 см в толщину. Землю вокруг основания постройки и желобок, по которому будет производиться сток воды, нужно тоже обложить глиной. Она тщательно ровняется и ей предается небольшой уклон в сторону ямы;
• На дно выкопанной ямы насыпаем слой керамзита, щебня или смеси гравия и песка. Полученный «пирог» должен быть не меньше полуметра, а эти материалы будут играть роль дренажа;
• Поверх него нужно высыпать землю и плотно её утрамбовать;
• Сточная труба, отходящая от бани, обязательно должна утепляться, в другом случае она замерзнет зимой.

Важно. Периодически раз в 2 или даже 3 года нужно обязательно проводить очистку ямы, поскольку вода, проходящая через её дренажный слой, может его засорить взвешенными частицами.

Если грунт, на котором установлена баня, имеет песчаное строение, то можно изготовить горизонтальную дренажную подушку. Она выполняется в форме траншеи с глубиной и длинной до одного 1000 мм и шириной 300-400 мм.

На дно такой траншеи высыпается небольшой слой щебня (20 см будет достаточно), а поверх укрывается земля. Вода, выводимая с постройки, будет попадать прямиком на эту подушку.

Применяем приямок

Попадаются участки грунта, которые плохо пропускают воду. В этом случае лучше изготовить приямок для стоков. Они в нем будут собираться, а затем уже удаляться.

Такая канализация бани своими руками делается только из водонепроницаемых компонентов, а жидкость, собравшаяся в приямке отводиться через специальный трубопровод.

При строительстве самого приямка нужно подумать о постройке водяного затвора. Он сможет ограничить попадание в баню неприятных запахов.

Чтобы это сделать необходимо:

• Вхождение сливной трубы в приямок сделать на высоте около 15 см от его дна;
• Берется пластина и устанавливается сразу под трубой, при этом она не закрепляется снизу;
• Оставляется порядка 8 см от дна до пластины, оно будет служить для образования водяного затвора.

Обыкновенные полиэтиленовые трубы, применяемые для канализационных работ, хорошо подойдут для построения канализации. Их можно подключить к системецентральной канализации при условии, если она не сильно загружена.

Принцип работы приямка

Отвод сточных вод

Канализация для бани своими руками изготовляется относительно несложно, а выбор её типа основывается на пропускной способности. Если она предназначена для малого числа пользователей, то для неё хватит обычной дренажной системы с запасом, но если баня будет принимать большой поток отдыхающих, то тут не обойтись без сложной водоотводящей системы.

Важно. Если на участке с баней имеется центральная канализация, то лучше подключиться к ней. В таком случае вы на 100% не будете нарушать санитарные нормы и правила.

При строительстве и подключении к уже функционирующей канализационной системе не стоит применять деревянные короба и стальные трубы, потому что они в течение короткого времени приходят в негодность. Для этого лучше купить пластиковые или чугунные трубы для канализации в баню. цена их находится в тех же пределах.

Реализация канализации на практике

Труба должна быть не меньше пятидесятого диаметра, а в случае если планируется подключение дополнительных устройств или установок то лучше взять с запасом, например, 100 см в диаметре. Будет неплохо, если система канализации будет оборудоваться трапом из нержавейки, который будет выполнять работу водяного затвора.

Пол

Пол – важная часть, перед тем как сделать канализацию в бане сначала продумывается тип настила.

В зависимости от того какой её размер и тип канализации в ней могут устанавливаться разные настилы:

• Капитальный пол. Изготавливается с определенным наклоном в какую-то сторону. В этой стороне выполняем приемный лоток, с которого вся вода отводится в приямок;
• Протекающий пол. Он крепится сразу к лагам и имеет зазоры между досками до 5 мм.

Внешний вид капительного пола с уклоном

Смотровой колодец

Бывают ситуации, когда система отвода воды может иметь протяженность в несколько десятков метров и при этом обладать поворотами. В таких случаях, обычно на поворотах, строятся смотровые колодцы. Сам колодец имеет забетонированное дно и служит для ревизионных работ – чистки труб (узнайте также как сделать вентиляцию в бане ).

Вид в смотровом колодце

Такой элемент обязательно снабжается крышкой, которая нужна для предотвращения замерзания стоков и попадания различных предметов в трубы (мусора, земли и пр.), которые приводят к их засорению. Очень желательно внутреннюю часть крышки утеплить.

Важно. Если так случилось, что сточная труба засорилась, её нужно прочистить специальным сантехническим тросом. В процессе чистки желательно организовать небольшой пропуск воды по трубам, чтобы вымывались отложения со стенок.

Вывод

В этой статье мы обсудили важный вопрос, как сделать канализацию в бане. В итоге были представлены два решения этой проблемы: создание дренажной системы или канализации. Какой именно вариант подойдет именно в вашем случае решать лишь вам (узнайте здесь, как сделать слив в бане самостоятельно ).

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Лучшие цены на технику и инструменты

Канализация в бане своими руками

Баня представляет собой сооружение, в котором люди принимают приятные процедуры под воздействием горячего пара. Для пара, как известно, нужна вода, а она по ходу мероприятия должна отводиться в канализацию. О том, как устраивается канализация в бане своими руками, пойдет речь дальше.

Устройство дренажного колодца

Дренажные колодцы в системах наружной канализации предусматриваются для бань небольших габаритных размеров, в которых периодически парится небольшое количество человек. В данном варианте отсутствует необходимость строить сложные системы отвода сточных вод, так как такое устройство только неоправданно увеличивает расходы. Достаточным мероприятием для отвода стоков является их дренирование через колодец в грунтовые слои. При устройстве дренажного колодца особое внимание нужно уделять его глубине. Нижняя отметка сооружения должна быть ниже приблизительно в 2 раза от глубины промерзания, которая определяется для каждого региона по специальным картам или таблицам. Чтобы построить дренажный колодец. необходимо выполнить следующие работы:

1. Выкапывается яма под колодец определенной глубины с вертикальными стенками и ровным дном, которое обрабатывается глиной с толщиной слоя до 10 см.
2. Колодец должен быть приблизительно на 0,5 м засыпан гравием и песком.
3. Глиной также должно быть обработано дно траншеи. В результате должен получиться желоб с хорошо выровненной поверхностью и сточным уклоном около 3º.
4. Сверху над глиной устраивается дренажная засыпка из щебня и песка.
5. Поверх дренажа насыпается земля, которая старательно утрамбовывается.
6. Несмотря на то, что от бани текут теплые сточные воды, канализационную трубу нужно утеплить. Это поможет избежать неприятностей в зимний период времени.

Данный вариант канализации в бане достаточно востребован, так как при хороших результатах эксплуатации затраты на постройку достаточно приемлемы. Но нужно знать, чтобы канализация качественно функционировала долгое время, песчаную и гравийную засыпку колодца периодически нужно будет очищать от загрязнений.

Типы применяемых труб

Чтобы собрать в бане сточные воды и отвести их в дренажный колодец, необходимо смонтировать канализационную систему из труб. Последние можно выбирать из разных материалов, но с учетом их срока эксплуатации, реакции на горячую воду и стоимости. К примеру, можно применить трубы стальные, асбестоцементные, чугунные, пластиковые (в первую очередь это касается изделий из ПВХ).

• Чугунные трубы долгое время заслуженно применялись для обустройства канализационных сетей. Используются они и сегодня, но так как они сравнительно дорого стоят и немало весят, на практике сейчас все чаще применяют более современные и дешевые аналоги. Кроме того, реальный срок эксплуатации этого материала составляет лишь несколько десятилетий.
• Стальные трубы, как известно, имеют свойство коррозировать. Поэтому их применение в системе канализации также не является лучшим вариантом. Чтобы такие трубы дольше прослужили, поверхность их должна быть покрыта цинком.
• Неплохой вариант отвода стоков из бани – асбестоцементные трубы. Раньше они были достаточно востребованы и легкодоступны. К преимуществу таких изделий можно причислить их долгий срок службы. Однако асбестовые трубы, также как и чугунные, в последнее время потеряли актуальность из-за появления на рынке более конкурентоспособных изделий.
• Сегодня для устройства канализации наиболее востребованы пластиковые трубы. Они недорого стоят и имеют долгий срок службы. Кроме того, такие трубы не подвергаются воздействию агрессивных компонентов канализационных стоков. Например, поливинилхлоридные изделия рассчитаны на срок эксплуатации в 50 лет. Это говорит только о том, что канализация в бане из труб ПВХ при качественном монтаже не должна создавать проблем хозяевам сооружения долгое время.

Особо нужно отметить модификацию труб ПВХ с высоким содержанием хлора. Хлорированные изделия хорошо выдерживают высокую температуру воды – до 95ºС. Кроме того, время монтажа таких труб в несколько раз меньше по сравнению с прокладкой чугунных изделий. Еще один плюс в сторону выбора поливинилхлоридных труб заключается в том, что перевозить их легче по сравнению с аналогами из других материалов.

В отличие от чугунных изделий, трубы ПВХ можно привезти, привязав их к багажнику легкового автомобиля.

Монтажные работы по устройству канализации

Устройство канализации для бани может проводиться по различным схемам и в зависимости от них применяется определенный вид монтажа. Условия эксплуатации бани диктуют определенный вид работ, которые будут выполняться при прокладке канализационной системы. Перед монтажными работами должна быть вычерчена аксонометрическая схема разводки трубопроводов. Для постройки дренажной канализации необходимо будет проделать определенную работу.

• Сначала происходит устройство внутренней канализации бани. От душевой, парилки и моечной отводят трубопроводы. Чтобы сток воды происходил в оптимальном режиме, трубы нужно монтировать с наклоном приблизительно 3º.
• Затем настилаются полы, которые при капитальном устройстве должны иметь наклон, способствующий стоку воды в приемный желоб.
• После этого монтируется стояк, который для вентиляции должен иметь выход на крышу.
• В нескольких метрах от бани устраивается дренажный колодец. К нему от места выпуска стояка должна быть вырыта траншея.
• После засыпки траншеи и дренажного колодца фильтрующим слоем из щебня и песка сверху идет покрытие землей с последующей трамбовкой.

Если в цепи канализационного оборудования присутствует приямок, то при его устройстве нужно обратить внимание на характеристики грунта. Если он хорошо впитывает жидкость, приямок нужно отделать водонепроницаемыми материалами. К ним можно причислить бетонные плиты или плоский шифер. Приямок может быть квадратной формы с размерами ребер от 0,5 м.

На этапе возведения фундамента бани нужно учесть будущую прокладку канализации и организовать все необходимые отверстия под трубы.

Избавление помещения бани от неприятных запахов

Если неправильно смонтировать канализационную систему бани, то в ее помещении будет постоянный неприятный запах. Чтобы этого не случилось, нужно предвидеть на сети установку гидравлического затвора и вытяжку в виде вентиляционного стояка. В качестве сифона можно использовать U-подобную трубу, заполненную водой. Жидкость в затворе будет представлять собой своеобразную пробку, которая не позволит распространяться в помещениях бани неприятному запаху. При устройстве сифона должны соблюдаться следующие условия:

• Диаметр канализационных труб должен быть максимально допустимым. Это уменьшит риск засорения трубопроводов. Наиболее оптимальный диаметр трубных изделий не менее 100 мм.
• Выпуски должны быть соединены со стояком, который обеспечит вентиляцию во внутренней канализационной сети.

Если наружную канализацию для бани не удалось соорудить небольшой длины, то на сети нужно оборудовать смотровой колодец диаметром в 1 м, благодаря чему можно будет проводить очистку системы. Построить колодец можно из кирпичей или бетонных колец. Днище колодца должно быть заделано бетонным раствором. Чтобы избежать промерзания трубы зимой на горловину колодца желательно установить 2 крышки, при этом нижняя должна быть утеплена.

Видео

В следующем видеоролике показано, как устроен слив с гидрозатвором в бане:

А в этом видеоматериале будет рассказано об организации канализации для бани. Канализация выполнена из пустой пластиковой бочки, перевернутой вверх дном:

Канализация в бане #8212; обзор простейшего варианта с устройством дренажного колодца

Современные русские бани – уже далеко не та избушка на курьих ножках с одним помещением внутри. Напротив, теперь стало модно оборудовать у себя на участке целый банный комплекс – с гостевой, душевой и даже бассейном. Да и санузел давно стал для бани чем-то обыденным. А больше комфорта – более совершенней должна быть канализация в бане, и на этот раз ямка под фундаментом уже не пройдет.

Содержание

Если баня рассчитана на два-три человека, и пользуются ею нечасто, то можно не тратиться на дорогую систему и не делать чего-то сверхсложного – достаточно будет обустроить примитивный вывод воды из бани и ее уход в землю. Для этого недалеко от бани делается дренажный колодец – той глубины, которая необходима при определенной степени промерзания земли: например, если это значение равно 70 см, то яма должна получится не менее 1,5 метра. Итак, порядок работ:

• Шаг 1. На дно кладется 10 см глины, и ею же обкладывается баня вокруг фундамента и траншея для стока воды.
• Шаг 2. Вдоль траншеи глину нужно хорошо разровнять и придать вид желоба с небольшим уклоном в сторону стока.
• Шаг 3. Далее поверх глиняной подушки сыпется керамзит, щебень или смесь гравия с песком – слоем около полуметра. Это и есть дренаж.
• Шаг 4. На все это насыпается земля и плотно утрамбовывается.
• Шаг 5. Сточная труба утепляется – чтобы не замерзнуть зимой.

Такая канализация в бане своими руками – неплохая, важно только помнить, что периодически гравий и песок будут засоряться и их нужно будет чистить.

К слову, если грунт – песчаный, такой колодец можно заменить так называемой горизонтальной дренажной подушкой. Это траншея глубиной в метр, той же длины и шириной в 30 см. На ее дно кладется щебень в 20 см слой, а сверху – засыпается землей. Вот на эту подушку и будут выводиться сливные воды. Но если близко грунтовые воды, то надо учесть некоторые моменты. Подробнее тут:

Вот еще достаточно простой метод сооружения дренажного колодца для бани: в двух метрах от парной в землю закапываются шесть старых покрышек от автомобиля – друг на друга. И в середину самой верхней сбоку как раз входит сливная труба.

Диаметр колодца получается, что надо, а покрышки не дадут яме обвалиться. Сверху все это закрывается металлическим листом и засыпается землей. Видео-пример:

Если же вам нужно что-то посерьезнее, то можно уже задуматься о септике или станции глубокой очистки:

Так, если грунт у бани воду пропускает плохо, то лучше оборудовать систему канализации с приямком – для сбора стока и его последующего удаления. Делается он из водонепроницаемых материалов.

Важно только при его обустройство сделать водяной затвор – чтобы в баню не попадали неприятные запахи. Для этого вход сливающей трубы делать нужно на высоте 10-12 см над дном, над трубой ставится пластина, которая снизу не закрепляется и от дна приямка к ней оставляется расстояние 5-6 см.

Что же касается канализационных труб, то для бани вполне подходят обычные полиэтиленовые – они прочные и стоят недорого. Можно и чугунные. А вот стальные быстро придут в негодность из-за коррозии. Минимальный диаметр труб – 50 мм, но лучше – 100 мм, особенно, если планируется подсоединение дополнительного оборудования.

Если недалеко есть централизованная система канализации – отлично, она всегда выгоднее, чем самая продуманная канализация для бани своими руками.

И, наконец, какой бы протяженной не была бы канализационная система бани, колодец для ее осмотра и чистки обязательно должен быть. Называется он смотровым – это специальная яма с забетонированным дном и часто кирпичными стенками. Важно защитить его зимой двойной крышкой – чтобы вода случайно не промерзла: внутреннюю обеспечить теплоизолирующим материалом, а внешнюю – засыпать землей.

Многих банщиков также беспокоит, как сделать канализацию для бани без малейшего намека на запах? Ведь именно из-за многие и отказываются от элементарных удобство в парной…

Неприятный запах там, где есть канализация – явление не редкое. Но уж совсем не нужное для парной – а потому от него можно и нужно избавиться. Причин же может быть сразу несколько:

Еще его называют сифоном – это особым образом изогнутая труба или другое устройство, которое наполнено жидкостью и предназначено для разделения двух смежных газовых сред, чтобы они не смешивались. Именно гидравлический затвор и нужен для того, чтобы неприятный запах не проникал внутрь бани. Но справляется он со своей задачей только тогда, когда ему ничего не мешает. И вот, что может произойти: давление в самой системе уже после сифона немного превысит атмосферное – и из канализационной системы пойдет воздух в виде мелких пузырьков или с громким всплеском. И воздух неприятный. Либо стоки, которые движутся по трубе, заполнят собой ее сечение полностью, тогда сифон под действием вакуума опустеет – дав тем самым доступ газов из канализации в баню.

Как это предотвратить? Изначально канализация для бани должна делаться из труб максимально допустимого диаметра. Чем меньше будет этот показатель – тем выше риск перекрытия стоками и возникновения этого вакуума. Далее, важно не допускать отложения на стенках и засорах, которое приводит к закупориванию проходного диаметра канализационной трубы.

В бане вентиляция канализации обязательна – это трубы, которые объединены с канализационной системой и обеспечивают приток воздуха для постоянно давления – чтобы бытовые стоки уходили бесшумно. А вот если такой вентиляции нет или она сделана неправильно, во время слива сточных вод из бани будет происходить разрежение воздуха и появится неприятный запах.

Не сложно, правда? Все приходит с опытом – особенно, если есть под рукой такой надежный источник информации, как портал Stroy-Banya.com!
