Как правильно уложить канализационную трубу в траншею

Прокладка канализационной трубы в земле

Создавая комфортные условия в доме, нельзя обойтись без канализации. Подобные системы стали неотъемлемой частью нашего быта. Канализация состоит из внутридомовой и наружной части. В этой статье мы расскажем как выполняется прокладка канализационных труб в земле. Давайте детально рассмотрим как это делается, и что необходимо учитывать.

Какие материалы использовать

Прежде чем разобраться, как проложить трубу под землей, расскажем о самих трубах. Какие из них лучше подойдут для системы наружной канализации?

Для таких целей можно использовать трубы из различных материалов. Раньше наружную канализацию часто прокладывали из чугунных труб. Но сегодня такие трубы уже практически не используются, потому что:

  1. Они довольно тяжелые и работать с ними нужно при помощи техники.
  2. Чугун не так долговечен, как некоторые современные материалы.

В современном строительстве много используют изделий из пластика. Так, для укладки наружных систем канализации применяют трубы из полиэтилена, полипропилена и поливинилхлорида. Чаще всего используют первые два варианта. Они довольно прочные (особенно если имеют гофрированную двухслойную конструкцию) и относительно дешевые. К тому же такие трубы не подвержены коррозии и легко переносят долгое нахождение в агрессивной среде.

Выбирая трубы для канализации, стоит определиться с их диаметром. Как правило, такой показатель для наружных работ составляет 110 мм. Есть трубы и большего диаметра, но они редко используются в бытовых системах.

Также из пластика выпускаются и различные соединительные и дополнительные элементы систем канализации. В продаже можно найти всевозможные муфты, отводы, переходники и т.д. с их помощью можно создать сложную и эффективную систему.

Готовим траншею

Технология прокладки канализационных труб под землей довольна проста. Роется траншея, в нее укладываются и соединяются между собой трубы, и траншея закапывается. Давайте познакомимся с первым этапов – подготовка траншеи.

Перед началом работ стоит узнать – на какую глубину и под каким углом необходимо укладывать трубы. Согласно действующим СНиП, канализационные системы должны быть смонтированы на полметра ниже уровня промерзания грунта. Этот показатель можно узнать в любой строительной компании или при помощи справочника.

Например, если в вашем регионе в зимнее время грунт промерзает до глубины в 2 метра, то глубина залегания канализационной трубы должна составлять 2,5 метра. Но иногда от этого показателя можно отойти. Все будет зависеть от обстоятельств (длины трубы, свойств грунта и т.д.). Главное, что труба системы канализации должна быть уложена не менее чем на полметра в землю.

Теперь, когда глубина прокладки вам известна, можно приступать к рытью траншей. Это можно сделать вручную или при помощи экскаватора. При этом ширина траншеи должна составлять не менее 0,6 м (при использовании трубы Ø 110 мм). Также нужно делать запас по глубине (для создания подушки).

Следующим этапом будет подготовка основания. Дно траншеи выравнивается и делается уклон. Он необходим, чтобы стоки свободно стекали к месту водосброса. Величина уклона, как правило, составляет 1‒2 градуса (или 1‒2 сантиметра на каждый метр трубы).

Затем дно необходимо утрамбовать и создать на нем подушку. В качестве материала можно использовать песок или гравий. Толщина подушки – 10‒15 см. При ее укладке не забывайте про уклон.

За два метра до места соединения с входной трубой, подушку необходимо утрамбовать. Также стоит поступить за два метра до установки смотрового колодца. Если в системе предусмотрена установка раструбов, то необходимо в этом месте сделать углубление.

Монтаж канализационных труб

После подготовки траншей приступаем к монтажу труб. Начинать стоит от фундамента дома. Сами правила прокладки состоят в следующем:

  • Трубы размещают в траншеях. При этом патрубок должен находиться на дальнем (по направлению укладки) конце трубы.
  • Прямой конец одной трубы и раструб другой, очищаются от грязи и мусора. Также стоит проверить отсутствие посторонних предметов внутри трубы.
  • Оба конца необходимо смазать специальным составом, который облегчит соединение и сделает его более надежным (силикон или специальный герметик).
  • Прямой конец трубы вставляется в раструб.

Подобные действия необходимо проделать со всей системой. Если в системе предусмотрены повороты, то они делаются с использованием отводов (они выпускаются с углами в 15, 30 и 45 градусов). Такие конструкции также имеют ровный конец и раструб.

Стоит учесть, что если у вас длина канализации более 15 м, то желательно сделать смотровой колодец. Он позволит проводить очистку засоров и значительно продлит срок службы системы.

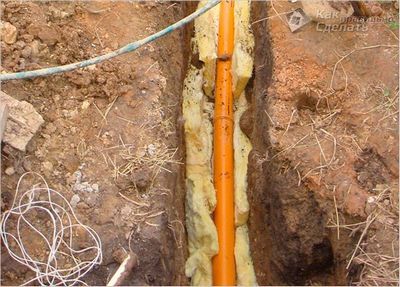

Если канализационные трубы уложены выше уровня промерзания грунта. то необходимо их утеплить. Для этого можно использовать любой материал с теплоизоляционными свойствами (главное, чтобы он не был подвержен гниению). Он обматывается вокруг всей трубы и надежно закрепляется.

Перед засыпкой траншеи необходимо проверить правильность и достаточность уклона. Для этого можно просто вылить в систему небольшой объем воды. Если вы все сделали правильно, то можно приступать к засыпке.

Согласно СНиП для засыпания траншеи можно использовать вынутый грунт, но при этом нужно соблюдать некоторые правила. Во-первых, в земле не должны находиться крупные камни. Во-вторых, плотные глыбы грунта необходимо разбить. Включения с размерами более 30 мм могут повредить трубы канализации.

Лучший вариант – засыпать яму с трубой песком, а после этого сыпать размельченный и очищенный от больших камней грунт.

Засыпать необходимо постепенно. Каждый слой в 5 см нужно уплотнять. При этом трамбовать грунт над самой трубой (до высоты в 0,3 м) не рекомендуется. Первоначально это делается только по бокам. После того как траншея засыпана до высоты в 30‒40 см, можно утрамбовывать по всей площади.

Видео

Это видео поможет узнать как правильно уложить канализационные трубы загородного дома:

В этом видео содержатся рекомендации специалистов о выборе труб для наружной и внутренней канализации:

Прокладка канализационных труб в земле: обустраиваем и утепляем наружную канализацию

Укладка канализации частного дома не требует каких-то сложных навыков, особых инструментов или глубоких специальных знаний. Однако небольшие ошибки во время выполнения монтажных работ может в дальнейшем привести к серьезным повреждениям системы. На коммуникации оказывает довольно серьезное давление слой грунта, они подвергаются воздействию холода, влаги и т.п. Поэтому необходимо заранее позаботиться о том, чтобы прокладка канализационных труб в земле была выполнена правильно.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей. Перед тем, как составить проект наружной канализации, необходимо определиться с типом труб. От диаметра, сечения и материала этих элементов зависят размеры траншеи, уклон и т. п.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко. Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко. Недорогие и легкие асбоцементные конструкции в прошлом были популярны, но они отличаются некоторой хрупкостью, а гладкость их внутренней поверхности оставляет желать лучшего.

Пластиковые трубы для наружной канализации обычно имеют оранжевый цвет, чтобы отличить их от элементов для внутренней системы. Это легкие, прочные и удобные в монтаже трубы

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

  • легким весом;
  • значительной прочностью;
  • устойчивостью к химикатам;
  • простотой в монтаже;
  • гладкой внутренней поверхностью;
  • способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм. При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Обратите внимание! Трубы из поливинилхлорида (ПВП) выдерживают нагрев только до 40 градусов, а полипропиленовые (ПП) конструкции переносят повышение температуры до 80 градусов. Полиэтилен высокой прочности (ПВП), который используют в производстве канализационных труб, по термостойкости занимает средние позиции.

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов. Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Обратите внимание! Даже идеально прямую канализацию необходимо снабжать смотровыми колодцами каждые 25 метров.

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

При определении глубины прокладки труб наружной канализации следует учесть уровень промерзания почвы, необходимый уклон, а также глубину, на которой трубы будут подключены к очистным сооружениям

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время. Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб. Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно.

После того, как план составлен и все факторы учтены, приступают к выполнению работ. Для монтажа наружной канализации следует:

  1. Выкопать траншею подходящего размера.
  2. Уложить на дно песчаную подушку толщиной примерно 50 мм.
  3. Тщательно утрамбовать дно траншеи.
  4. Уложить и соединить канализационные трубы.
  5. Подключить их к внутренней канализации и к септику.
  6. Проверить работу системы и убедиться в ее герметичности.
  7. Засыпать песком пространство по бокам труб, послойно его утрамбовывая.
  8. Засыпать канализацию сверху.

Обратите внимание! Слой песка или грунта, уложенный поверх канализационных труб, утрамбовывать не нужно.

Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

  • количество стыков и поворотов должно быть минимальным;
  • все раструбы нужно направлять навстречу движению стоков;
  • нельзя укорачивать раструбы и фасонные элементы;
  • следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

На дно траншеи для канализационной трубы следует уложить и тщательно утрамбовать песчаную подушку. Трамбуют также песок, который засыпают по бокам, но песок и грунт над трубой утрамбовывать не следует

Несколько слов об утеплении

Утепление канализационных труб применяется довольно часто. Для этого используются специальные рулонные или формовые утеплители. Первые необходимо намотать на трубу в процессе монтажа канализационной системы, вторые изготавливаются под трубу конкретного диаметра и просто надеваются на нее. Поскольку теплоизолирующие материалы при контакте с водой могут потерять значительную часть своих полезных свойств, важно укрыть их надежным слоем гидроизоляции.

В качестве альтернативного или дополнительного метода теплоизоляции используют специальный нагревающий кабель, который монтируют по всей протяженности трубы. Можно сэкономить время и силы, если купить трубы с уже установленным теплоизоляционным слоем. Выпускаются элементы, снабженные не только обычным утеплителем, но и нагревательным кабелем. При использовании таких конструкций, необходимо тщательно заделать стыки, чтобы на утеплитель не попала влага.

Укладка канализационных труб в траншею

Чтобы наружная канализационная система работала без перебоев, а трубы не промерзали и не давали протечек необходимо в процессе монтажа канализации строго руководствоваться существующими правилами. Укладка канализационных труб в траншею своими руками производиться на определенную глубину, которая зависит от региона проживания.

Трубы, использующиеся для монтажа канализационной системы

Для монтажа канализации используют гладкие полипропиленовые трубы, или же трубы оранжевого цвета, изготовленные из поливинилхлорида. Система канализации, пролегающая на большой глубине, монтируется из полиэтиленовых либо полипропиленовых двухслойных гофрированных труб. Оранжевые поливинилхлоридные трубы можно укладывать на глубину до трех метров. Они устойчивы к загрязнениям, коррозии, а также разрушению. В процессе монтажа канализации наряду с трубами также используются переходники, отводы и муфты.

Глубина траншеи для наружной канализации

Перед тем, как приступить к укладке канализационных труб, необходимо вырыть траншею. Рыть ее можно как с помощью экскаватора, так и вручную, вооружившись лопатой. Глубина траншеи зависит от района проживания. Согласно нормам и правилам (СНиП) П-Г.3-62 глубина траншеи для канализации должна быть:

1. В средней полосе России – от 2,5 до 3 метров.

2. В северных районах России – от 3 до 3,5 метров.

3. На юге России – от 1,25 до 1,5 метров.

Траншея, предназначенная для канализационных труб, не может по глубине быть меньше 0,5 метров, начиная от верхнего края трубы.

Процесс укладки труб в траншею

1. Когда траншея будет вырыта, нужно тщательно выровнять ее дно и задать ему уклон величиной от 1 до 2 сантиметров на метр.

2. Затем дно траншеи трамбуется и покрывается слоем песка или же гравия. Толщина слоя должна быть 10-15 сантиметров. Уплотняется слой песка или гравия со стороны входной трубы. Также нужно обязательно сделать приямки. Делаются они под раструбами.

Также читайте: Ремонт канализационных труб в квартире

3. Канализационные трубы укладываются в траншею точно вниз раструбом от уклона.

4. Прокладка наружных канализационных труб может осуществляться с поворотами. Для поворота труб используются специальные отводы.

5. Перед тем, как засыпать траншею с уложенными в нее канализационными трубами, нужно проверить угол уклона. В том грунте, который используется для засыпки траншеи, не должно быть больших камней или комков глины.

6. Засыпается траншея на высоту 30 сантиметров от верхнего края трубы. По бокам траншеи необходимо тщательно уплотнить грунт.

Особенности монтажа наружных канализационных труб

1. Монтаж наружных канализационных труб необходимо начинать от фундамента. Чтобы проделать в фундаменте отверстие нужно использовать алмазные сверла.

2. Чтобы соединить трубы, необходимо раструб одной трубы хорошенько очистить от грязи. У второй трубы очищается гладкий край. Затем обе части трубы, подлежащие соединению, промазываются специальной смазкой и вставляются одна в другую. Таким образом, трубы соединяются на всей протяженности канализационной системы.

Вместо специальной смазки для соединения канализационных труб можно использовать мыло.

3. Через каждые пятнадцать метров нужно устанавливать ревизию.
