Несложный способ восстановления работоспособности Li-Ion аккумуляторов от портативных устройств

HWman 5 октября в 12:44 302k

Привет всем юзерам хабра, сегодня я буду рассказывать про то, как я довольно таки простым методом, восстанавливаю нерабочие Li-Ion аккумуляторы от портативных устройств до того как обзавёлся таким замечательным устройством как Imax B6. Таким методом я восстановил работоспособность уже, наверное, трем десяткам аккумуляторов от разных гаджетов, от фотоаппаратов до MP3 плееров, но я замечу, только восстановил работоспособность, емкость таким образом вернуть не получится, да и лично я не встречал способов вернуть емкость для такого типа аккумуляторов. К слову, емкость, которая останется в аккумуляторе, очень сильно зависит от того сколько аккумулятор пробыл в такой «клинической смерти».

Скажу сразу, данный метод не претендует на что-то из разряда «Вау, это что-то новенькое» но, тем не менее, не все про него знают. Суть данного метода чтобы «толкнуть» аккумулятор.

Вот видео всего процесса:


(информация что ниже будет дублировать информацию, предоставленную в видео)

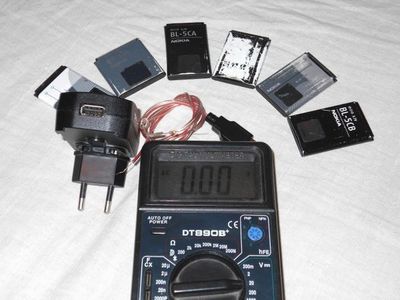

Для того чтобы попробовать вернуть в жизнь аккумулятору нам понадобиться:

— Блок питания который выдаёт постоянное напряжение от 5 до 12 Вольт;
— Резистор номиналом от 330 до 1000 Ом, рассчитан на мощность 0.5 Вт, а хорошо бы и по мощнее;
— Вольтметр для того чтобы контролировать напряжение (по желанию).

Как правило, большинство блоков питания от Wi-Fi роутеров, свичей и модемов идут с разъемом 2.5 мм, например такой как на фото:

Почти всегда центральный контакт разъема имеет плюс, а боковой минус, и еще, как правило, полярность изображают на самом корпусе блока питания:

Как видно на фото мой блок выдаёт постоянное напряжение 12 В об этом свидетельствует значок посредине между 12V и 2.0A.
Ток блока питания должен быть выше 0.1 А.

Отключаем блок питания от сети чтобы уберечься от короткого замыкания которое может вывести из строя блок, подключаем так, как показано на рисунке, а именно, плюс 12 В к одному концу резистора, а второй конец резистора к плюсу аккумулятора (как правило у аккумулятора указанная полярность, если нету, то нужно как-то узнать где плюс а где минус), минус блока питания подсоединяем к минусу нерабочего аккумулятора.

Смотрим на напряжение если есть такая возможность, оно должно начать потихоньку расти, как только поднимется до 3.3 В то заряжаем уже посредством самого устройства от которого аккумулятор, после этого обязательно нужно следить за температурой аккумулятора на протяжении всего процесса заряда, пробовать рукой не начинает ли он греется, если аккумулятор начнёт быть более чем тёплым или горячим, немедленно вынимаем аккумулятор из устройства, он восстановлению уже не подлежит.

Если же нету возможности смотреть за напряжением, то делаем такую зарядку минуту или две, и вставляем в наше устройство чтобы посмотреть принимает ли оно аккумулятор или нет.

Давайте рассчитаем ток зарядки аккумулятора по Закону Ома (I = U / R) для случая с 12 В блоком питания:

12 В / 330 Ом = 0,036 А(36мА), то есть ток заряда будет 36 мА или же если взять резистор на 1 КилоОм тогда будет 12 В / 1000 Ом = 0,012А (12 мА).

То есть, при 12 В напряжении источника питания, зарядный ток будет составлять 36 мА, это если использовать резистор на 330 Ом, а если резистор взять резистор на 1 КОм, то ток зарядки будет составлять 12 мА.

Для случая с 5-ти вольтовым блоком питания (как правило, это зарядки для смартфонов):

5 В / 330 Ом = 0,015 А(15 мА), то есть ток заряда будет 15 мА или же если взять резистор на 1 КОм тогда будет 12 В / 1000 Ом = 0,005А (5 мА).

Как видим в этом случае ток зарядки, а соответственно и скорость роста напряжения на аккумуляторе будет ниже, по этому для случая с 5 В блоком питания можно взять резистор от 100 Ом, 5 В / 100 Ом = 0,050 А(50мА).

Не советую злоупотреблять токами зарядки(50 мА более чем достаточно для «толчка» аккумулятора) и завышением напряжения выше 4.2 В, в сети есть достаточно видео с возгоранием литиевых аккумуляторов, например вот:

Так что весь процесс восстановления работоспособности аккумулятора должен, проводится только под наблюдением. Нам главное только вывести аккумулятор из того состояния при котором контроллер, что внутри батареи, отключает аккумулятор от нагрузки.

Почему это работает?

Дело в том, что в аккумуляторах от многих портативных устройств есть контроллер, который следит за напряжением на аккумуляторе, если аккумулятор не использовать или же он долго полежит в разряженном состоянии, то контроллер как бы отключает рубильник, который соединяет аккумулятор от контактных площадок к которым подключается устройство.

Делается это то ли для защиты устройства то ли для того чтобы потребитель через некоторое время покупал новую продукцию.

PS Есть ещё один способ которым я давно пользовался, вместо резистора взять компьютерный вентилятор 80х80 мм, правда минимальное напряжение в таком случае будет от 8 В ну а максимальное 16 В, но способ с резистором более проще, да и не у каждого есть вентилятор.

PPS Как говорят люди в комментариях, риск возгорания восстановленного аккумулятора повышается, особенно в момент первой зарядки, ещё раз акцентирую внимание на этом, следите за температурой на аккумуляторе при первой зарядке.

PPPS Не рекомендую восстанавливать очень старые аккумуляторы, которые пролежали в мёртвом состоянии больше чем пол года, так как у них риск возгорания будет ещё выше.

Обзор смартфона Micromax Canvas Power: батарейки много не бывает

Ранее у нас на тесте уже был аппарат от индийской компании Micromax. В нем меня смутило несколько моментов. Работает ли компания над собственными ошибками? Попробую рассказать подробно в формате классического обзора.

1. Дизайн устройства, материалы, размеры

Нельзя не заметить внешнее сходство смартфона с серией HTC One. Это определенно плюс, смотрится телефон очень неплохо. Но это ощущение смазывается сразу же, как только берешь телефон в руки. Скрип пластиковой задней крышки по бокам, экран без олеофобного (отталкивающего жир и грязь) покрытия - все это сводит на нет первое приятное впечатление от продукта.

Power неплохо ложится в руку, но сразу ощущается довольно большая толщина устройства. К счастью, на удобстве использования это не сказывается - просто за последние пару лет можно было успеть привыкнуть к тонким аппаратам. У Canvas Power 5-дюймовый экран (для сравнения, у iPhone 6 - 4,7 дюйма) и довольно широкие рамки по бокам.

Сверху и снизу от экрана располагаются пластиковые вставки под металл . Верхняя с сеточкой прикрывает разговорный динамик. Также здесь находятся традиционные датчики приближения, освещения и фронтальная камера.
Из необычного стоит отметить расположение разъема micro-USB. Я привык к тому, что он может быть на боковой грани смартфона (например, как у ряда моделей Sony), или что он может быть по-разному повернут (как, например, у Nexus 5 и Nexus 4). Но расположение на верхней грани аппарата для меня в новинку. В двух словах – крайне неудобное решение. Если нужно поговорить по телефону, когда он заряжается от сети, шнур будет сильно вам мешать.

читайте также

2. Экран, управление смартфоном

Я уже неоднократно писал, что с моей точки зрения в современном мобильным устройстве главным элементом является экран. Его качество для меня может стать решающим при выборе телефона. Экран у Canvas Power посредственный - блеклый, маленькие углы обзора. И всего лишь HD-разрешение, в то время как для 5-дюймового аппарата хотелось увидеть хотя бы FullHD.

Зато есть воздушная прослойка у экрана - картинка как будто удалена от пальца. Это нормально для устройств подобной ценовой категории (равно как и HD-экран), но к плюсам отнести никак нельзя – можно найти конкурентов с более современным экраном.

Если пользоваться устройством постоянно, все перечисленные минусы перестают быть заметным, экран нормальный для большинства пользователей.

Управление Power стандартное для всех моделей Android. Единственное, к чему пришлось привыкать (по сравнению с другими устройствами на Android 5.0 Lollipop), так это к кнопке вызова запущенных приложений – на устройстве от Micromax короткое нажатие открывает меню приложения, в котором находишься в данный момент, и только удержание кнопки выводит на экран список запущенных приложений. Хотелось бы поменять эти действия местами, но это скорее вопрос привычки.

читайте также

Мучить смартфон подобного уровня синтетическими тестами (а читателей их результатами) не вижу смысла – они мало что смогут рассказать о быстродействии устройства.

Скажу так. Довольно требовательная к ресурсам смартфона гоночная игра Asphalt 8 на Canvas Power запускается без проблем. Во время игры FPS (показатель количества кадров в секунду) не падает так, чтобы это стало заметно. О легких казуальных играх и говорить не приходится. Все работает гладко, без зависаний и тормозов.

Благодаря тому, что на смартфоне стоит почти голый Android 5.0, скорость работы интерфейса и базовых приложений на высоте для подобного класса устройств.

Нарекания в сторону чипсета могут быть лишь со стороны любителей похвастаться результатами упомянутых синтетических тестов типа Antutu Benchmark. В них смартфон точно не впечатлит гиков типа меня, однако, прямо скажем, не на таких пользователей этот телефон рассчитан. В повседневном использовании сильно ничего не докучает и не раздражает.

4. Батарея - действительно ли смартфон живет дольше в течение дня?

Когда берешь на тест телефон с приставкой Power в названии (для ряда других рынков он, кстати, называется Juice 2), понимаешь, что речь идет о большем, чем в других моделях, аккумуляторе.

Действительно, если посмотреть на конкурентов, Micromax Canvas Power обгоняет большинство по объему батареи. 3000 мАч - это довольно много (у большинства конкурентов аккумуляторы в среднем на 20-30 процентов меньше). На практике время работы смартфона определяется не столько объемом батареи, сколько оптимизацией программного обеспечения.

Все форумы пестрят сообщениями о том, что добиться дополнительного времени работы любого телефона от одной зарядки можно отключением программ, которые висят в фоне, избавлением от ненужных push-уведомлений и т.п.

В этом же смартфоне от компании Micromax по умолчанию сделано многое, чтобы, наоборот, уменьшить время работы: постоянные уведомления предустановленного чата (в котором лично я даже не регистрировался), много далеко не обязательных предустановленных программ, которые висят в фоне, съедая заряд. Все это нужно сразу же самостоятельно отключать в настройках телефона, что делать будет далеко не каждый, кто купит смартфон.

В итоге я решил использовать аппарат как есть , ничего не отключая и не оптимизируя. Результат: телефон в обычном режиме использования (Wi-Fi, GPS включены всегда, минимум разговоров, общение в соцсетях, изредка музыка в Google Play Music) проживает день – к вечеру после дня в офисе уже нужно подзарядиться.

5. Цена и альтернатива

Почти голый Android 5.0 из коробки, стильный дизайн, довольно шустрый в повседневном использовании аппарат c большим (особенно если поколдовать с настройкой встроенных программ) аккумулятором – вот основные доводы в пользу аппарата.

Слегка скрипящий корпус, неудобное расположение разъема для зарядки и среднего качества экран – вот то, что лично меня могло бы отпугнуть от покупки Power.

Рынок - штука интересная, всегда найдется, из чего выбрать. А ценовой сегмент, в котором представлен MicroMax Canvas Power (официальная стоимость устройства от Micromax на момент написания обзора составляет 8990 рублей), довольно богат на модели от именитых и не очень производителей. Из ближайших конкурентов с точки зрения батареи хотелось бы выделить Lenovo P780 4Gb – батарея в нем аж на 4000 мАч (!), но стоит он на 10-15% дороже.

А еще из коробки Android 5.0 почти никто в этом ценовом диапазоне не предлагает. Учитывая этот факт, Power выглядит хорошим предложением.

6. Технические детали (данные производителя):

Размеры (ШxВxТ): 72.7x144.9x9.7 мм
Вес: 169 г
Операционная система: Android 5.0
Экран: 5 дюймов, цветной IPS, мультитач, разрешение 1280х720
Тип SIM-карты: 2 х micro SIM
Камера: 8 МП, 3264x2448, светодиодная вспышка, есть автофокус
Фронтальная камера: 2 МП
Связь: GSM 900/1800/1900, 3G
Интерфейсы: Wi-Fi, Bluetooth 4.0, GPS
Датчики освещения и приближения
Процессор: 4 ядра, MediaTek MT6582M, 1300 МГц, видео: Mali-400 MP2
Объем встроенной памяти: 8 Гб, расширяем за счет карт памяти формата MicroSD объемом до 32 ГБ
Объем оперативной памяти: 2 Гб
Емкость аккумулятора: 3000 мАч
Время разговора: 9.3 ч
Время ожидания: 435 ч

Нашли ошибку? Выделите текст с ошибкой и нажмите Ctrl+Enter. чтобы сообщить нам о ней.

Источник: http://rg.ru//10/01/micromax-site.html

Выберите свой регион

Войдите или зарегистрируйтесь

Аккумулятор - одно из больных мест многих современных планшетов и смартфонов. Фото: Иван ПРОХОРОВ

Одно из больных мест многих современных планшетов и смартфонов - аккумулятор. С разряженной батареей любой сколько угодно крутой гаджет превращается в мертвый «кирпич». Заметим, что современные литий-ионные и литий-полимерные батареи хотя и являются надежными, но требуют от пользователя повышенного к себе внимания, как наиболее нежные компоненты. И, в отличие от другой «железной» начинки, подвержены старению.

С фирменным аккумулятором нужно обращаться по инструкции, и тогда он будет совершенно безопасен. Если внимательно прочитать новости о том, как человек пострадал от аккумулятора – а таких немало – то выяснится, что перед этим с батареей делали что-то неправильное: ее или нагревали, или били, или делали с ней еще нечто, совершенно не рекомендуемое. Самые страшные «батарейные» новости на проверку оказываются с аккумуляторами совершенно не связаны.

Например, год назад, в августе , семнадцатилетняя москвичка погибла от тока, уронив в ванну iPad. Трагедия, конечно, но есть маленькая деталь – она уронила в ванну планшет, подключенный к зарядному устройству, которое было вставлено в розетку! Убивший ее разряд пришел не из планшета, а из электросети. Если бы она уронила в воду, например, фен, или лампу, или любое другое устройство, где аккумуляторов отродясь не бывало, результат был ровно тем же – батареи тут не при чем.

Чего делать нельзя

Почти на каждой батарее написано, чего с ней делать нельзя: самостоятельно разбирать, разбивать, ронять в воду (и даже хранить в условиях повышенной влажности), подключать к «левым» зарядным устройствам, переохлаждать и, наоборот, перегревать, а также подвергать воздействию открытого огня. В большинстве случаев нарушение этих правил погубит батарею, зачастую – и гаджет, а при особо неприятным стечении обстоятельств может произойти возгорание или, как его частный случай, небольшой взрыв с разлетом осколков аккумулятора и девайса.

Добавим, что мы рекомендуем пользоваться только фирменными батареями. «Левые» иногда обходятся дешевле, но всегда – подчеркнем: всегда! – будут непредсказуемы и их фактические параметры, и поведение даже в штатных ситуациях. Вот они-то могут загореться и самопроизвольно. Вероятность возгорания, конечно, мала, но вот отклонение емкости от заявленной и меньший, чем у фирменных аккумуляторов, ресурс работы вряд ли вас порадуют.

Важно: отработавшую свой ресурс батарею нельзя выбрасывать в обычный мусор, ее следует сдать в переработку. Обычно крупные супермаркеты – от Ikea до больших магазинов электроники – принимают использованные батареи и отправляют их на утилизацию. Для вас это будет бесплатно, а вот для природы очень полезно.

С такими практическими вопросами мы обратились к представителям трех разных компаний, которые выпускают гаджеты. Мы опросили экспертов одной глобальной корпорации, одной локальной и одного производителя периферии. В качестве глобальной был выбран Microsoft (если вы думаете, что корпорация делает только Windows да Explorer, то напоминаем, что «Microsoft – это Nokia сегодня!»). Локальным экспертом выступил владивостокский DEXP, недавно удививший рынок выпуском линейки из десяти смартфонов с батареями большой мощности. А также своими знаниями с нами поделился представитель Plastronics, компании, выпускающей bluetooth-гарнитуры, у которых «на борту» тоже есть батареи.

Итак, как нужно обращаться с батареями современных устройств? Можно просто не обращать внимания и заряжать по мере необходимости, но маленькие хитрости все же есть.

Первые 2-3 заряда устройства с новой батареей, по мнению представителя DEXP, лучше делать полностью – от разряженного «в ноль» (гаджет сам выключился и на нажатие кнопки включение не реагирует) до стопроцентного наполнения.

Интересно, что «перекормить» батарею не страшно, этого совершенно напрасно боятся многие пользователи. «Современным гаджетам абсолютно не вредно, если вы, уехав в отпуск, оставите его на зарядке», – говорит Тутов (Plantronics). Поэтому ничего страшного не произойдет, если гаджет с полностью заряженной батарей какое-то время проведет подключенным к зарядке.

Можно по необходимости «подкармливать» батарею. Нередко мы, оказавшись возле розетки, – например, за обедом, в гостях, в зале ожидания и т. д. – подключаем свой гаджет к зарядке, чтобы аккумулятор набрал какие-то 10-15% заряда. Некоторые считают, что для аккумулятора это вредно, но если такое использование портило старые никель-кадмиевые аккумуляторы, то на современные литий-ионные и литий-полимерные такая подзарядка негативного влияния не оказывает. Поэтому можно смело подключать устройства к зарядкам на час-полтора, причем как к обычным, так и к беспроводным.

А вот оставаться на долгое время в разряженном состоянии батарее вредно, от этого она может даже выйти из строя в худшем случае, а в «лучшем» – изрядно потерять емкость. «Оптимально поддерживать уровень заряда батареи в диапазоне 20-70%», – сказали специалисты DEXP.

Эксперты из Microsoft Mobile Devices рассказали нам, что батарея современного гаджета рассчитана на пятьсот-тысячу циклов полного заряда-разряда, то есть ее должно хватить года на два работы. После этого, как отмечают представители DEXP, емкость батареи будет составлять около 75-80% от номинальной, но начнет быстро падать. Дальше станет все более заметно, что гаджет от полного ее заряда работает существенно меньшее время, чем это было в начале, и через несколько месяцев это уже начнет доставлять неудобства при работе. Нужно будет менять батарею или весь гаджет целиком.

Но все эксперты подчеркивали, что сказанное справедливо только в случае правильной эксплуатации устройства. «Если устройство подвергается механическим ударам и температурным перепадам, то срок жизни аккумулятора сокращается», – предупреждает Юрий Тутов. Среди опасностей, способных сократить срок службы аккумулятора, эксперты отдельно выделяли зарядные устройства неизвестных производителей. «Нужно использовать оригинальные з/у», – категоричны в российском представительстве Microsoft Mobile Devices. Все это логично: подключать гаджет к устройству, которое выдает непонятно какие ток и напряжение будет так же странно, как и заливать в бак авто неизвестное топливо, которое может оказаться и дизельным, а может и мазутом.

Другие практические вопросы

Итак, теперь вы можете не бояться аккумуляторов, а также знаете, что нужно делать с батареей, чтобы она отработала весть ресурс и раньше времени не вышла из строя. Вот, собственно, и все, что нужно знать про сами аккумуляторы.

Но есть «смежные» вопросы, тоже важные, но ответы на которые не сводятся к рассмотрению особенности аккумуляторов. Как выбирать девайс с наибольшим временем автономной работы? Насколько реальное время автономной работы может быть близко к идеальному, которое заявляют производители? Как «растягивать» батарею, приближая «реал» к идеалу? И что можно сделать с устройством, у которого батарея держит совсем мало, но сам девайс еще вполне работоспособен? На все это мы ответим в продолжении этой статьи.
