Как правильно вставить кольца на поршень

Силовые агрегаты МеМЗ-966В, 966Г (27, 28 л.с.)

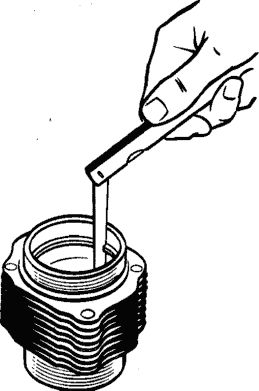

Рис. 54. Проверка теплового зааора в стыке замка поршневого кольца, вставленного в цилиндр

шенный цилиндр без расточки следует устанавливать поршни номинального размера, преимущественно группы В . Разница в массе самого тяжелого и самого легкого поршня для одного двигателя не должна превышать 3 г.

Сборку поршня с шатуном рекомендуется выполнять в следующей последовательности:

вставить стопорное кольцо в одну из бобышек так, чтобы оно плотно село в канавку;

нагреть поршень до температуры 80. 85 С и совместить его с шатуном, направив стрелку на днище поршня и номер на шатуне в одну сторону;

смазать поршневой палец маслом для двигателя и вставить его в отверстие бобышек поршня и во втулку верхней головки шатуна, — в нагретый поршень палец входит под легким нажатием руки. Когда палец упрет-

Групп Диаметр юбки Диаметр Зазор,

а поршней цилиндра после мм

АБВ 72,18. 72,19 72,2. 0,

72,19. 72,20 72,20. 4. 72,25. 05. 0,07

72,21 72,25. 72,26. 0,05.

ся в стопорное кольцо, вставить второе кольцо. После остывания поршня палец должен быть неподвижным в отверстиях бобышек поршня, но подвижным во втулке шатуна;

установить поршневые кольца, как показано на рис.7. Проверка состояния и замена поршневых колец. Ле-]эед проверкой поршневые кольца нужно тщательно очистить от нагара и липких отложений и промыть. Основная проверка заключается в определении теплового зазора в замке поршневого кольца, вставленного в цилиндр (рис. 54). Поршневые кольца при этом вставляют в цилиндр, проталкивая его донышком поршня на глубину 8. 10 мм. Зазор в стыке работающего кольца не должен превышать 1,5 мм.

Проверяют также приработку поршневого кольца по цилиндру. При наличии следа прорыва газов поршневое кольцо подлежит замене.

Поршневые кольца поставляются в запасные части номинального и одного ремонтного размеров комплектами на один двигатель. Кольца ремонтного размера от— личаются от колец номинального размера наружным диаметром, увеличенным на 0,25 мм. Их устанавливают только на ремонтные поршни при расшлифовке цилиндров на соответствующий размер. Перед установкой следует очистить поршневые кольца от консервации и тщательно промыть, затем подобрать их для каждого цилиндра. После подбора комплектов по каждому цилиндру нужно проверить зазор в стыке поршневых колец. При установке в новый цилиндр он должен быть 0,21. 0,55 мм для компрессионных и 0,9. 1,5 мм для дисков маслосъемных колец (при необходимости припилить). Зазор в стыке новых компрессионных поршневых колец, устанавливаемых в работавшие цилиндры, не должен превышать 0,93 мм.

Перед установкой поршневых колец на поршни проверяют легкость перемещения поршневых колец, прокатыванием кольца в канавках поршня (рис. 55) с тем, чтобы убедиться в чистоте канавок, отсутствии забоин и пр. Кольца надевают на поршни при помощи оправки (рис. 56), соблюдая осторожность, чтобы их не поломать и не деформировать. Установку колец начинают с нижнего маслосъемного кольца; в нижнюю канавку

Рис. 55. Проверка свободного перемещения поршневого кольца в канавке поршня прокатываНием

устанавливают радиальный расширитель 5 (см. рис. 7), нижний диск 3, осевой расширитель 4 и верхний диск, затем устанавливают нижнее и верхнее компрессионные кольца. При установке компрессионных колец прямоугольная фаска, выполненная на внутренней поверхности, должна быть обращена вверх. После установки колец нужно смазать поршни и поршневые кольца маслом и еще раз проверить легкость перемещения колец в канавках и расставить стыки колец, как показано на рис. 7.

Подбор и замена поршневых пальцев. Поршневые пальцы редко заменяют без замен поршней, так как их износ, как правило, очень мал. Поэтому в запасные части поставляют поршни в комплекте с поршневыми пальцами, подобранные по цветовой маркировке, нанесенной на бобышке поршня и внутренней поверхности пальца (в комплект входят также стопорные кольца). Маркировка обозначает одну из четырех размерных групп, отличающихся друг от друга на 0,0025 мм. Размеры поршневого пальца и диаметр бобышки поршня под палец каждой из размерных групп указаны в прил. 2.

Запрещается устанавливать поршневой палец в новый поршень другой размерной группы, так как это приводит к деформации поршня и возможен его задир.

При замене поршневого пальца на работавшем поршне его подбирают по данным замера диаметра бобышек для обеспечения натяга до 0,005 мм. После подбора поршневого пальца по поршню его проверяют по втулке верхней головки шатуна. Монтажный зазор между втулкой и пальцем должен быть 0,002. 0,007 мм для новых деталей и не более 0,025 мм для работавших; предельно допустимый зазор — 0,05 мм. Новый поршневой палец подбирается по втулке верхней головки шатуна по цветовой маркировке четырех размерных групп. На шатуне маркировка наносится краской у верхней головки (см. прил. 2).

Сопряжение новых поршневых пальцев с втулками шатунов проверяется проталкиванием тщательно протертого поршневого пальца в насухо протертую втулку верхней головки шатуна снеболыпимусилием (рис. 57). Ощутимого люфта при этом не должно быть. Для достижения такого сопряжения допускается устанавливать детали смежных размерных групп.

Проверка состояния шатунов и их замена. Шатуны проверяют на отсутствие забоин, трещин, вмятин, состояние поверхностей, размеры подшипников нижней и верхней головок шатуна, параллельность осей

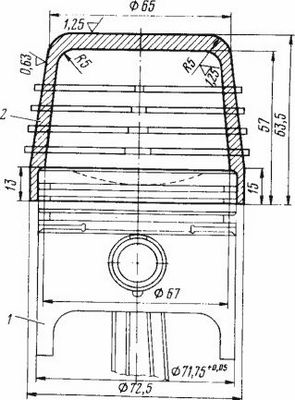

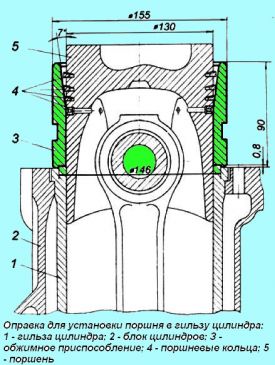

Рис. 66. Оправка для надевания на поршень поршневых колец: 1 — поршень; 2 — оправка

Замена поршневых колец дизеля ЯМЗ автомобиля МАЗ

Установку поршневых колец производить в обратном порядке.

Осторожно очистить поршень от нагара, предохраняя его от повреждений (особенно торцовые поверхности канавок под поршневые кольца).

Перед сборкой все детали тщательно промыть, а масляные каналы продуть сжатым воздухом. Сборку поршня с пальцем производить легким нажатием руки, при этом необходимо обильно смазать моторным маслом отверстие в поршне и палец. Не допускается запрессовка пальца в поршень.

Для того, чтобы установить в гильзу цилиндра поршень в сборе с поршневыми кольцами и шатуном, предварительно сжать кольца, утопив их в канавки поршня. Для сжатия колец применять оправку (рис. 3) с конической внутренней поверхностью и буртиком, позволяющим правильно сцентрировать оправку на гильзе цилиндра. Установив поршень в оправку, осадить его в гильзу цилиндра.

При сборке поршня с шатуном и установке их на двигатель выполнять следующие требования:

1. Поршень и гильза должны быть одинаковых размерных групп.

2. Компрессионные кольца устанавливать клеймом верх к днищу поршня.

З. Замки соседних поршневых колец развести в противоположные стороны в плоскость поршневого пальца.

4. Установить поршень так, чтобы смещенная камера сгорания в поршне была направлена внутрь двигателя, в сторону топливного насоса.

На двигателях ЯМЗ-2З6НЕ2, БЕ2 с индивидуальными головками цилиндров применяются поршни с центральной камерой сгорания. Устанавливать поршень в гильзу так, чтобы стрелка на поршне была направлена в развал двигателя. в сторону топливного насоса. При этом выточки на днище поршня под клапаны будут смещены относительно центра цилиндра в сторону выхлопных коллекторов.

5 Клейма спаренности на шатуне и крышке должны быть одинаковыми.

6. Грязь, заусеницы и забоины на шлицах шатуна и крышки не допускаются.

7. Резьбу и опорные торцы головок, болтов крепления крышек шатунов смазать моторным маслом и затянуть в два приема, начиная с длинного болта, сначала моментом 100 Нм (10 кгсм), окончательно моментом 200 — 220 Нм (20 — 22 кгсм).

Добавить комментарий
Источник: http://autoruk.ru/maz/dizel/kak-zamenit-porshnevye-koltca-dizelia-iamz

Шатунно-поршневая группа двигателя ЗМЗ-406

Вынуть из шатуна вкладыш шатунного подшипника.

Вынимать поршень с шатуном из цилиндра нужно осторожно, чтобы не повредить зеркало цилиндра.

Проверить метки на шатуне и крышке шатуна.

Если метки не видны — пометить шатун и крышку номером цилиндра.

6. Таким же образом вынуть остальные поршни с шатунами.

7. С помощью съемника снять поршневые кольца.

8. Снять стопорные кольца с двух сторон поршня.

Если приспособления нет, можно выбить поршневые пальцы легкими ударами молотка через оправку 1.

Вынуть шатун 2 из поршня 3.

10. Таким же образом снять остальные поршни с шатунов.

11. После разборки промыть все детали в бензине. Очистить поршни от нагара.

Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком кольца.

Размерные группы поршней, шатунов и пальцев

Осмотр, проверка и ремонт

1. Осмотреть поршни. Если на них есть задиры, следы прогара, глубокие царапины, поршни заменить. Измерить диаметр поршня. Если он меньше 91,9 мм, поршень заменить. Диаметр поршня измеряют в плоскости, перпендикулярной оси поршневого пальца, на 8,0 мм ниже оси поршневого пальца. Поршень установлен в цилиндре с зазором 0,024 –0,048 мм. Для того чтобы обеспечить величину зазора, поршни разбиты по диаметру на пять размерных групп А, Б, В, Г и Д. Буквенная маркировка выбивается на днище поршня. При подборе поршня к цилиндру нужно обеспечить указанный выше зазор. Предельно допустимый зазор между поршнем и цилиндром равен 0,25 мм. Зазор между поршнем и цилиндром можно определить промером поршня и цилиндра. В запасные части поставляются поршни двух ремонтных размеров: с увеличенным на 0,5 мм диаметром и на 1,0 мм. На одной из бобышек под поршневой палец отлита надпись 406 (поршень номинального размера), 406АР (поршень, увеличенный на 0,5 мм), 406БР (поршень, увеличенный на 1,0 мм).

Зазор должен быть в пределах 0,05 –0,087 мм для компрессионных колец и 0,115 –0,365 мм для маслосъемного кольца.

Если зазоры превышают указанные, нужно заменить кольца или поршни.

Для этого вставить кольцо в цилиндр и продвинуть поршнем как оправкой, чтобы кольцо встало в цилиндре ровно, без перекосов.

Измерить щупом зазор в замке кольца, он должен быть в пределах 0,3 –0,6 мм для компрессионных колец и 0,5 –1,0 мм для дисков маслосъемных.

Если зазор превышает указанный, кольцо заменить.

Если зазор меньше, можно спилить концы кольца напильником, зажатым в тисках. При этом кольцо перемещают по напильнику вверх- вниз.

4. Проверить посадку поршневого пальца в верхней головке шатуна. Зазор между пальцем и втулкой верхней головки шатуна должен быть в пределах 0,0045 –0,0095 мм. Пальцы, поршни и шатуны разбиты на четыре размерные группы и маркируются краской. Палец маркируется на внутренней поверхности с одного конца, шатун — на стержне, поршень — на нижней поверхности одной из бобышек или выбивается римская цифра на днище поршня. Размерные группы поршней, шатунов и пальцев приведены в таблице. Слегка смазать поршневой палец моторным маслом и вставить в верхнюю головку шатуна. Палец должен входить в головку от усилия большого пальца руки ровно, без заеданий. Шатун должен проворачиваться на пальце под действием собственного веса из горизонтального положения. Палец не должен выдвигаться или выпадать из головки шатуна под действием собственного веса, если шатун повернуть так, чтобы палец встал вертикально. Поршневой палец и шатун должны быть одной или соседних размерных групп.

5. Поршни с поршневыми кольцами, пальцами и шатунами в сборе подбирают по массе. Разница по массе для одного двигателя должна быть не больше 10 г.

6. Осмотреть шатунные вкладыши. Если на них имеются задиры, риски, выкрашивания и т.д. их нужно заменить.

7. Установить на шатуны крышки и измерить диаметр отверстия в нижней головке шатуна. Номинальный диаметр отверстия 60 +0,019 мм, предельно допустимый — 60,03 мм. Если измеренный диаметр превышает предельно допустимый, заменить шатун с крышкой. Измерить диаметр отверстия во втулке верхней головки шатуна. Номинальный диаметр отверстия 22 +0,007 и 22 –0,003 мм, предельно допустимый — 22,01 мм. Если измеренный диаметр превышает предельно допустимый, заменить шатун. Размеры шатунно-поршневой группы приведены в таблице.

Сборка и установка

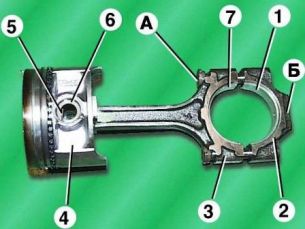

1. Собрать поршень 4 с шатуном 3. Перед этим нагреть поршень до температуры 60–80 С. Затем быстро вставить шатун в поршень так, чтобы надпись: Перед на поршне и выступ А на шатуне были с одной стороны, и запрессовать поршневой палец 6. Установить стопорные кольца 5. Надеть с помощью съемника поршневые кольца на поршень. На верхнем компрессионном кольце имеется надпись: Верх , кольцо должно устанавливаться на поршень этой надписью к донышку поршня. На нижнем компрессионном кольце с внутренней стороны есть проточка, кольцо должно устанавливаться этой проточкой вверх к донышку поршня. Вставить вкладыш 7 в нижнюю головку шатуна, при этом фиксирующий выступ на вкладыше должен войти в выемку в нижней головке поршня. Вставить вкладыш 1 в крышку 2 шатуна, при этом фиксирующий выступ вкладыша должен войти в выемку в крышке. Смазать цилиндр, поршень 4, шатунную шейку коленчатого вала и вкладыши 1 и 7 моторным маслом. Повернуть поршневые кольца так, чтобы замки компрессионных колец расположились под углом 180 друг к другу, замки дисков маслосъемного кольца также под углом 180 друг к другу и под 90 к замкам компрессионных колец, замок расширителя маслосъемного кольца под углом 45 к замку одного из дисков маслосъемного кольца. Повернуть коленчатый вал так, чтобы шатунная шейка того цилиндра, в который устанавливается поршень, находилась в н.м.т. Вставить поршень с шатуном в цилиндр, при этом надпись: Перед на бобышке поршня должна быть обращена вперед двигателя (к приводу распределительных валов). Чтобы не повредить зеркало цилиндра, рекомендуется на шатунные болты надеть втулки из мягкого материала (например, обрезки резиновых или пластмассовых шлангов). С помощью специальной обжимки обжать поршневые кольца и легкими ударами рукояткой молотка протолкнуть поршень в цилиндр, при этом обжимка должна быть плотно прижата к блоку, иначе можно поломать поршневые кольца. Продвинуть поршень вниз, чтобы нижняя головка шатуна села на шатунную шейку коленчатого вала, снять с шатунных болтов обрезки шлангов. Установить крышку 2 шатуна на шатунные болты, при этом уступ Б на крышке шатуна должен быть с той же стороны, что и выступ А на нижней головке шатуна, а номера цилиндра, выбитые на шатуне и крышке, располагались с одной стороны.

3. Таким же образом установить остальные поршни с шатунами.

4. Несколько раз провернуть коленчатый вал, он должен вращаться легко, без заеданий.

5. Установить масляный насос, масляный картер и головку блока цилиндров.

Добавить комментарий
Источник: http://avtomechanic.ru/sistemy/dvigateli/dvigatel-zmz-405-zmz-406/remont-i-zamena-porshnevoi-dvigatelia-zmz-406

Источники: http://zaz-dnepr.org.ua/dvig-30-0015.htm, http://autoruk.ru/maz/dizel/kak-zamenit-porshnevye-koltca-dizelia-iamz, http://avtomechanic.ru/sistemy/dvigateli/dvigatel-zmz-405-zmz-406/remont-i-zamena-porshnevoi-dvigatelia-zmz-406
