Как правильно заряжать шуруповерт

Конструкция зарядного устройства от шуруповёрта

Схема, устройство, ремонт

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием. Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы Интерскол .

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.

Печатная плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь .

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

Основа схемы управления - микросхема HCF4060BE. которая является 14-разрядным счётчиком с элементами для задающего генератора. Она управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электромагнитное реле S3-12A. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда - около 60 минут.

При включении зарядника в сеть и подключении аккумулятора контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 - 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт.

Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки Пуск микросхема U1 HCF4060BE обесточена - отключена от источника питания. При нажатии кнопки Пуск напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S9012. которым она управляет.

Напряжение питания через открытый транзистор S9012 поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор поступает напряжение питания. Начинается заряд аккумулятора. Диод VD8 (1N4007 ) шунтирует реле и защищает транзистор S9012 от скачка обратного напряжения, которое образуется при обесточивании обмотки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда, если вдруг будет отключено сетевое питание.

Что будет после того, когда контакты кнопки Пуск разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 (1N4007 ) поступает на стабилитрон VD6 через гасящий резистор R6. В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты.

Сменный аккумулятор.

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых (Ni-Cd) элементов, каждый по 1,2 вольта.

На принципиальной схеме элементы сменного аккумулятора обведены пунктирной линией.

Суммарное напряжение такого составного аккумулятора составляет 14,4 вольт.

Также в блок аккумуляторов встроен датчик температуры. На схеме он обозначен как SA1. По принципу действия он похож на термовыключатели серии KSD. Маркировка термовыключателя JJD-45 2A. Конструктивно он закреплён на одном из Ni-Cd элементов и плотно прилегает к нему.

Один из выводов термодатчика соединён с минусовым выводом аккумуляторной батареи. Второй вывод подключен к отдельному, третьему разъёму.

Алгоритм работы схемы довольно прост.

При включении в сеть 220V зарядное устройство ни как не проявляет свою работу. Индикаторы (зелёный и красный светодиоды) не светятся. При подключении сменного аккумулятора загорается зелёный светодиод, который свидетельствует о том, что зарядник готов к работе.

При нажатии кнопки Пуск электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс заряда аккумулятора. Загорается красный светодиод, а зелёный гаснет. По истечении 50 - 60 минут, реле размыкает цепь заряда аккумулятора. Загорается светодиод зелёного цвета, а красный гаснет. Зарядка завершена.

После зарядки напряжение на клеммах аккумулятора может достигать 16,8 вольт.

Такой алгоритм работы примитивен и со временем приводит к так называемому эффекту памяти у аккумулятора. То есть ёмкость аккумулятора снижается.

Если следовать правильному алгоритму заряда аккумулятора для начала каждый из его элементов нужно разрядить до 1 вольта. Т.е. блок из 12 аккумуляторов нужно разрядить до 12 вольт. В заряднике для шуруповёрта такой режим не реализован .

Вот зарядная характеристика одного Ni-Cd аккумуляторного элемента на 1,2V.

На графике показано, как во время заряда меняется температура элемента (temperature ), напряжение на его выводах (voltage ) и относительное давление (relative pressure ).

Специализированные контроллеры заряда для Ni-Cd и Ni-MH аккумуляторов, как правило, работают по так называемому методу дельта -#916;V. На рисунке видно, что в конце зарядки элемента происходить уменьшение напряжения на небольшую величину – порядка 10mV (для Ni-Cd) и 4mV (для Ni-MH). По этому изменению напряжения контроллер и определяет, зарядился ли элемент.

Так же во время зарядки происходит контроль температуры элемента с помощью термодатчика. Тут же на графике видно, что температура зарядившегося элемента составляет около 45 0 С.

Вернёмся к схеме зарядного устройства от шуруповёрта. Теперь понятно, что термовыключатель JDD-45 отслеживает температуру аккумуляторного блока и разрывает цепь заряда, когда температура достигнет где-то 45 0 С. Иногда такое происходит раньше того, как сработает таймер на микросхеме HCF4060BE. Такое происходит, когда емкость аккумулятора снизилась из-за эффекта памяти . При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут.

Как видим из схемотехники, алгоритм заряда не самый оптимальный и со временем приводит к потере электроёмкости аккумулятора. Поэтому для зарядки аккумулятора можно воспользоваться универсальным зарядным устройством. например, таким, как Turnigy Accucell 6.

Возможные неполадки зарядного устройства.

Со временем из-за износа и влажности кнопка SK1 Пуск начинает плохо срабатывать, а иногда и вообще отказывает. Понятно, что при неисправности кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер.

Также могут иметь место выход из строя стабилитрона VD6 (1N4742A) и микросхемы U1 (HCF4060BE).

Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 (JDD-45 2A) в аккумуляторном блоке.

Схема достаточно примитивна и не вызывает проблем в диагностике неисправности и ремонте даже у начинающих радиолюбителей .

Все просто #8212; Как правильно заряжать аккумулятор шуруповерта || STROIM-GRAMOTNO.RU

Популярное

Профнастил С-8 – один из видов профилированного металлического листа, универсальное и экономичное средство для строительных и ремонтных работ. Именно поэтому он и завоевал себе огромную популярность. Изготавливается С-8 из тонких листов оцинкованного прокатного металла, в частности, стали, покрытой специальными защитными полимерами по требованиям ГОСТа. Содержание статьи: Применение Сталь, используемая для изготовления профилированных листов Технические требования

  • Похожие посты:

    • Все просто #8212; Как выбрать дрель || STROIM-GRAMOTNO.RU
    • Все просто #8212; Как сделать ветрогенератор своими руками ||
    • Все просто #8212; Какие выбрать батареи отопления для
    • Все просто #8212; Как правильно замерить окна || STROIM-GRAMOTNO.RU
    • Все просто #8212; Выбор дрели-шуруповерта: стоит ли покупать

    Страницы

    Copyright - Kopasoft. Все права защищены.

    Источник: http://stroim-gramotno.ru/kak-sdelat/vse-prosto-kak-pravilno-zarjazhat-akkumuljator.html

    Как правильно заряжать шуруповёрт

    Шуруповерт является одним из самых востребованных инструментов, используемых профессионалами и любителями. Использование сетевых шуруповертов не всегда удобно, особенно если вы находитесь вдали от 220 В. С аккумуляторным инструментом эта проблема решена, с ним можно свободно перемещаться, не таская шнур за собой.

    Одним из главных элементов любого аккумуляторного инструмента – это батарея, которая обеспечивает автономное функционирование. Но как правильно нужно заряжать АКБ, чтобы он прослужил максимально долго? Далее подробно в статье.

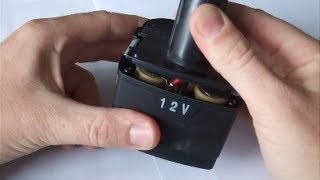

    Виды аккумуляторов

    Чтобы АКБ прослужил долгое время «как часы», нужно предварительно ознакомиться с инструкцией, прилагаемой к устройству. Нужно отметить, что шуруповерты отличаются не только ценой, мощностью, производителем, но и делятся на профессиональные и полупрофессиональные. Соответственно, аккумуляторы также будут иметь разную цену, качество и вместимость заряда. Профессиональные виды оснащены более емкими источниками питания, которые будут стоить на уровень дороже, но и работать будут дольше, чем обычные. Производители используют при изготовлении своих приборов различные аккумуляторы, каждый из которых наделен определенными параметрами и особенностями, которые следует учитывать в ходе подзарядки. Аккумуляторы для шуруповертов можно классифицировать на такие виды:

    Считаются наиболее мощными аккумуляторами. Они достаточно быстро заряжаются, а также в них полное отсутствие эффекта памяти. Подзарядить подобный вид батареи проще простого. Нет необходимости подзаряжать его после полной разрядки, подпитывать разрешается по мере надобности. Высокая стоимость и непереносимость пониженной температуры отбивает желание покупки у многих людей, поэтому они не слишком востребованы. Заряжать батареи следует при температуре от 10 до 40°С. Если аккумулятор нагревается во время заряда, его надо охладить, чтобы избежать дальнейших поломок.

    Никель кадмиевый аккумулятор наделен компактными габаритами и большой вместимостью. Следуя прилагаемой инструкции, их можно подпитывать более 1000 раз. Присутствует эффект памяти, если заряжать его раньше, чем произойдет полный разряд, это может понизить энергоемкость. Перед первым применением, нужно не менее трех раз заряжать и разряжать аккумуляторную батарею. В дальнейшем также рекомендовано полностью разряжать и заряжать устройство, это даст возможность довести емкость до требуемого рабочего состояния. Это же правило применимо во время хранения инструмента.

    Принадлежат к новейшему поколению аккумуляторов, по этой причине, эффект памяти несколько слабее, чем предыдущая разновидность, что является несомненным плюсом. Недочет НМГБ – высочайший ток саморазряда. Чтобы АКБ длительное время функционировал, его нужно держать заряженным. В случае длительного неиспользования шуруповерта (около месяца), его нужно полностью перезарядить.

    Как вы видите, каждая аккумуляторная батарея наделена характерными особенностями, учитывая которые, удастся правильно заряжать шуруповерт.

    Особенности зарядки того или иного вида

    Весьма значимым фактором считается первоначальная зарядка шуруповерта, поскольку именно от нее зависит, станет ли активной полная вместимость заряда или нет. Любой тип АКБ обладает своими характерными чертами первичной подзарядки. Процесс подзарядки никель-кадмиевой батареи несколько усложнен. Изначально его нужно подзарядить три раз подряд, и так, чтобы емкость заряда оставалась заполненной.

    Никель-металлгидридный вид в первый раз рекомендуется целиком разрядить, и также полностью зарядить. Круг полноценной зарядки/разрядки повторяется 4-5 раз, затем можно смело заряжать и разряжать АКБ независимо от наполненности емкости.

    Для литий-ионных особых правил не существует, емкость остается неизменной долгое время.

    Совет! Нельзя допускать перегрева источник питания свыше 50 градусов.

    Какое количество времени оптимально для зарядки?

    Период подзарядки обычно указан в инструкции устройства. В большинстве случаев прибор имеет специальный индикатор, который помогает понять, как долго нужно еще заряжать. После того, как зарядка завершилась, отключите ее, чтобы не повредить батареи. Среднее значение зарядки для шуруповерта составит от 30 минут до семи часов. Наиболее продолжительный период у Ni-Cd с напряжением 1,2 В, подпитка током 250 мА приблизительно семь часов.

    Также различают два типа зарядных приборов для АКБ: обыкновенный и импульсный. Стандартной зарядкой чаще всего комплектуют непрофессиональные инструменты, заряд длится около 3-7 часов. Импульсный прибор предназначен для профессиональных моделей и способен запитать батарею максимум за 1 час.

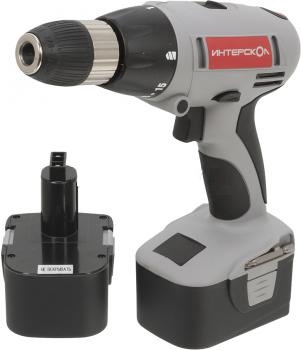

    Совет: Шуруповерт «Интерскол» отличается своей универсальностью, кроме главной функции, но еще может использоваться как дрель.
