Как правильно строить крышу дома

Двухскатная крыша своими руками: чертежи, фото и видео

Самый распространенный тип крыш у загородных домов в России – двускатные: две соединенных под коньком плоскости, расположенные под углом друг к другу и к горизонтальной поверхности .

Если делается двускатная крыша своими руками не стоит забывать об угле наклона – он не может быть меньше десяти градусов (в зависимости от зоны строительства). На торцах конструкции расположены участки вертикальной стены (фронтоны), скрывающие чердачное или мансардное помещение.

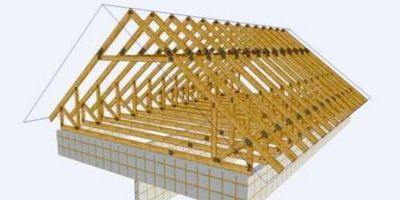

Схема стропильной системы двухскатной крыши

Благодаря наклону, на поверхности двускатной крыши не скапливаются лужи во время дождей, а весной, при таянии снега, вода скатывается по кровле на землю. Длинные (не менее 40 сантиметров) свесы по бокам кровли обеспечивают защиту боковых стен дома от осадков. Кроме того, двускатная кровля – ветроустойчивая конструкция.

Если будет делаться двухскатная крыша дома своими руками #8212; делайте все согласно проекта. Ведь все эти достоинства кровля приобретает при грамотном расчете нагрузок, внимательном подборе материалов и аккуратном монтаже. При расчете учитывается вес будущего покрытия, ветровые и снеговые нагрузки в регионе, планируемый уклон крыши, материал и конструкция дома.

Чертежи двухскатной крыши

Как сделать двухскатную крышу

Стропила – это несущая часть конструкции. Установка стропильной системы двускатной крыши обычно выполняется с помощью качественного квадратного бруса с сечением 15 на 15 сантиметров (обязательно нужен расчет). Одна из самых прочных, неприхотливых и при этом недорогих пород дерева для стропильного бруса – сосна.

Иногда для стропил используется металлический профиль.

1. Основой стропильной конструкции является мауэрлат – брус, уложенный по периметру стен на некотором расстоянии от края (в конструкции металлических стропил для той же цели используется швеллер см. чертежи). На стену под брусом помещается гидроизоляция (например, рубероид), а он сам обрабатывается антисептиком.

Назначение этой части системы – распределять нагрузку от стропил на стены и связывать кровлю со стеной. Устанавливается на кирпичные, газо- и пенобетонные стены. На деревянных и брусовых в этом качестве используется верхний венец сруба.

Существуют разные способы монтажа мауэрлата (см чертежи и фото): на арматурный пояс из железобетона, непосредственно на кирпичную кладку (в этом случае для прочности можно снаружи заподлицо со стеной обложить брус кирпичом), просто фиксируется к стене анкерными болтами.

2. Установка фронтонов (торцевых треугольников). Бывают каркасные и кирпичные. Каркасные чаще выполняются из дерева и последствии обшиваются каким-нибудь листовым материалом. Кирпичные – кладка, являющаяся фактическим продолжением кирпичной стены.

3. Верхние углы треугольников становятся опорой для конькового бруса. Параллельно ему ниже располагаются боковые прогоны, с опорой на боковые стороны треугольников. Для небольших домов стараются брать цельный брус. Если длина дома больше шести метров, приходится использовать строительные фермы и делать составной.

Важно: можно продлить концы прогонов так, чтобы они выступали за плоскости фронтонов. В этом случае нагрузка от свесов с торцевых сторон придется на выступающие части, а не на середину крыши.

4. Стропила опирают одной стороной на мауэрлат, другой – на коньковый брус (см. фото и чертежи). Как правило, устанавливаются промежуточные опоры – раскосы (диагональные балки), стойки и т.д. назначение которых – укрепление конструкции и частичная разгрузка ее частей.

Стропила свисают за стены (становятся основой для будущих свесов). Если длины не хватает, их наращивают доской («кобылкой»).

Видео #171;Схема стропильной системы двухскатной крыши#187;:

Утепление

Когда делается двухскатная крыша своими руками можно сразу сделать и утепление, чтобы не мучаться потом изнутри. Если предусмотрено последнее #8212; не забыть сделать пароизоляцию и затем приступать к утеплению изнутри.

1. По нижней части стропил располагается пароизолирующая пленка.

2. Между самими стропилами устанавливается утеплитель (минеральная вата).

3. Сверху стропила вместе с утеплителем снова покрывается пароизоляцией.

Обрешетка

На получившийся каркас крыши монтируется обрешетка, которая будет основой для кровельного покрытия. Ее выполняют из досок, влагостойких модификаций ОSB и ДСП. Под профнастил в этом качестве может использоваться оцинкованный стальной профиль.

Видео #171;Как сделать двускатную крышу#187;:

Укладка зависит от типа будущего покрытия:

– под рубероид и другие рулонные материалы, битумную черепицу делается сплошная обрешетка (интервалы между заготовками на компенсацию термических расширений не более полсантиметра);

– под металлопрофиль или шифер – разреженная, с шагом до полутора метров;

– для большинства материалов – стандартная, 30-40 сантиметров.

На шаг обрешетки могут влиять в совокупности угол наклона крыши и тип кровельного материала: например, ондулин при малом уклоне крыши кладут на сплошную обрешетку, а чем больше уклон, тем больше допустимый шаг (вплоть до шестидесяти сантиметров).

Кровельное покрытие

Технология монтажа покрытия двухскатной крыши зависит от кровельного материала (см. фото). В этом качестве могут использоваться:

– композитная черепица и т.д.

Все эти покрытия имеют свои преимущества и недостатки, а также различаются по цене.

Последним этапом проводится установка коньковых и торцевых планок, монтаж карнизов. Необходимые элементы, как правило, присутствуют в комплекте кровельного материала, их установка производится в соответствии с технологией для данного покрытия.

По окончании этого двухскатная крыша своими руками готова можно переходить к внутренней облицовке и другим работам по обустройству мансарды или чердака.

Как сделать крышу дома своими руками

Как сделать крышу дома своими руками? Именно для ответа на этот вопрос была написана данная статья. Про утеплительные материалы, и кровельное покрытие, уже всем давно все известно, по этой причине, в данной статье мы остановимся на том, как правильно выполнить каркас под кровлю.

Мауэрлат для двускатной крыши

Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля. Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли.

Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором.

Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен.

Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями.

Укрепление каркаса крыши

При строительстве кровли, обязательным условием является обустройство надежного каркаса.
Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны.

Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм.

Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу:

  • Первый гвоздь прибивают сквозь стропило к мауэрлату в диагональной плоскости;
  • Второй гвоздь забивается точно так же, только с обратной стороны;
  • Забивка третьего гвоздя производиться под углом 90° сверху.

Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону.
Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку. В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты.

Как сделать крышу дома своими руками видео урок

Как правильно построить крышу дома

В настоящее время многие владельцы частных домов или дач стараются самостоятельно построить крышу, так это не только позволяет сэкономить средства, но и сделать работу на совесть. В данной статье мы рассмотрим, как правильно построить крышу дома двускатную и покрыть ее металлочерепицей.


Каркас для крыши

Каркасом для крыши дома является стропильная система, так называемый скелет нашей конструкции, к которому будет крепиться кровля. Сооружается эта конструкция из балок, стропил и мауэрлата.
Мауэрлат – это своеобразный фундамент крыши, который равномерно распределяет нагрузку, размером 15Х15 сантиметров в сечении, которую кладут параллельно коньку крыши и по оси стены, на нее будут опираться стропила.


Важно знать, что мауэрлат надо укладывать на расстоянии более чем на 5 см от стены и крепить его к стене, чтобы при сильном ветре эта конструкция не рухнула. Для этого между кирпичами прокладывают прочный канат (катанка) на расстоянии 1 метра, оставляя свисать концы, к которым после привязывают брус. Если вы планируете позже штукатурить стены, то катанку пропитывают раствором.


Как произвести монтаж?

Для того чтобы выяснить, как правильно построить крышу дома, надо узнать, как провести монтаж каркаса.
Самым оптимальным размером балок для крыши является сечение 7Х15 сантиметров. Для того чтобы прикрепить стропила, делаются специальные вырезы на расстоянии около 20 см. Далее к мауэрлату крепятся балки через стропило по диагонали с одной и другой стороны при помощи строительных гвоздей. Для более крепкой сцепки балки притягивают так, чтобы конец одной балки был внахлест с концом параллельной.
Далее делается ригель, который позволяет усилить кровлю и сократить воздействие на мауэрлат распорной силы. Для этого скрепляются стропильные ноги при помощи балок сечением 5Х15 друг с другом.


Что такое обрешетка

Чтобы перекрыть крышу используют обрешетку, которая должна быть сплошной; если вы планируете крыть крышу металлочерепицей или другой мягкой кровлей. Для шиферного настила подходит разряженная обрешетка.
Для этого вам потребуется целые деревянные доски толщиной до 25 сантиметров. Важно, чтобы эти доски были целостные, без сколов и трещин. Как правило, длину одной доски рассчитывают исходя из длины двух пролетов между стропилами (обычно 200 см.).
Для формирования конька крыши доски крепятся практически вплотную друг к другу ( не менее 5 мм между ними) длинными гвоздями.

Важном этапом строительства крыши является создание вентиляции, которая позволит не только не скапливаться излишней влаги на чердаке, но и продлить срок эксплуатации кровли. Для этого в обрешетки делаются зазоры с каждой стороны по 2-3 штуки, которые начинаются в нижней части свеса, а заканчиваются немного выше. К верхнему зазору крепится вытяжка, через которую и будет поступать воздух.
Для того чтобы защитить кровлю от конденсата, укладывается подкладочный слой на обрешетку. Устанавливаются так же капельники и карнизы, состоящие из металла и защищающие от влаги карниз.


Завершающий этап

Завершающим этапом является установка кровли. Чтобы правильно посчитать, сколько понадобиться стройматериалов, надо к расстоянию от карниза крыши до конька прибавить длину свеса и перехлестов. Первый лист кровли кладут к торцу, выравнивая у карниза. Затем еще один лист кладется внахлест, следующий #8212; сбоку. Четвертый лист укрывного материала кладется над вторым. Далее все ровняется, и крепят к обрешетке при помощи специальных кровельных саморезов.
На завершающем этапе делают подшивку из дерева. Теперь вы знаете, как правильно построить крышу дома. Желаем вам легкой стройки и крепкой крыши.
