Как правильно заземлить крышу из металлочерепицы

Заземление крыши. Молниеотводы

Что такое молния конечно знают все - видели не раз. У человечества с молниями связано очень много разных предрассудков, страхов и самых небывалых легенд. Уже давно учёными было выяснено, что представляет из себя явление молнии с точки зрения науки:

Молния – это электричиский заряд, который проходит в воздушном пространстве между грозовым облаком и землёю, либо же между разноимённо заряжеными облаками. Второй вариант никакой угрозы для человека не представляет, но вот первый создаёт массу опасностей и неприятных проблем.

Точно неизвестно по какому принципу молния выбирает наземные цели нанося свои роковые удары. Про это долго можно говорить и гадать. Но не всё так катастрофически, ведь человечество научилось защищаться от ударов молний.

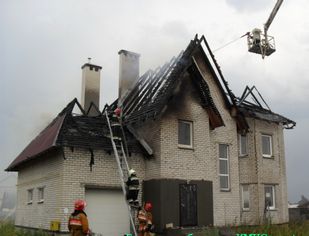

Что касается крыш, то случаи возгорания в результате удара молнией к сожалению не редки, а особенно высока опасность, если кровля дома покрыта металлочерепицей или каким другим металлическим покрытием. Поэтому для защиты крыш с металлическими кровлями от ударов молнии желательно (порою обязательно) выполнить молниезащиту кровли. Для этого используют систему молниеотводов.

Нужен или НЕТ на крыше молниеотвод?

Многие электрики утверждают, что заземлять крышу с металлическим покрытием нужно обязательно - правильно это называется выполнить систему уравнивания потенциалов (соединение всех металлических частей здания с контуром заземления ). А вот молние-защиту делать не обязательно, если вблизи расположены вышестоящие постройки .

Всё это прописано в ПУЭ (библия для электрика) и в СНиП.

Чтобы ответить на вопрос НУЖЕН или НЕТ молниеотвод нужно определить опасность прямого попадания молнии в защищаемое здание. Опасность попадания молнии зависит от высотности района, наличия доминирующей соседней постройки, угла накрытия и угла атаки от доминирующего здания. Если совокупность этих факторов не указывает на необходимость установки молние-защитных приспособлений - тогда что либо деланье усугубляет поражающие факторы.

НЕЛЬЗЯ ПРИГЛАШАТЬ МОЛНИЮ И ПРИ ЭТОМ НЕ БЫТЬ ГОТОВЫМ!

  • Необходимо помнить, что заземлив свою кровлю, а её к примеру не стоило бы заземлять, Вы изменяете электромагнитную картину во время грозового шквала, то есть миняете нисходящую молнию (слепую) на восходящую с заранее предопределёным местом для удара. Другими словами говорят - теперь молния здесь будет жить
  • Превращение своего изначально невидимого домика для молнии в объект атаки, Вы порождаете перенапряжение у своих соседей -во время удара молнии в вашу крышу, а весь свой домик к перекрытию шаговым напряжениям внутри с огромной разностью потенциалов.

Ненужное заземление кровли породит ещё целый ряд технических факторов, которые нужно выполнить внутри вашего домика (совокупное выравнивание потенциалов метало конструкций на землю и входных линий и трубопроводов). Не выполнение или ненадлежащее выполнение хотя бы одного из этих факторов - является чисто безумием смертельно опасным для жизни.

Не ставить молниеотвод опасно. - поставишь, тоже опасно… Что же делать?

Вот поэтому большинство специалистов являются сторонниками отдельно стоящих громоотводов рядом с домом, и противниками обвязки дома внешне активной молние защитой, что исключает шаговые напряжения внутри конструкции дома. Объясняют это тем, что защищаемый объект гальванически разделён с громоотводом - то есть его ( дом ) защищает угол покрытия. Но опять же, необдуманно такие вещи как внешний молниеотвод делать нельзя. К тому же вряд ли разрешат это сделать в частном секторе с плотной застройкой - например тот же пожарник. Ну, а если домик стоит в чистом поле и мы имеем потенциально грозовой район, тут конечно сам Бог велел. При этом необходимо помнить о внутренней молниезащите объекта, ибо она выполняется комплексно с внешней - после оценки всех рисков и факторов.

Отсюда получается ДВЕ СХЕМЫ МОЛНИЕЗАЩИТЫ :

1. Молниеотвод на крыше дома.

Молниеотводы бывают стержневого, сетчатого и тросового типа. Выбор типа громоотвода зависит от разных факторов – высоты строения здания, наличия на приблежённых территориях других строений, а так же высоких деревьев и самое главное - от интенсивности гроз в вашем регионе.

1—молние-приёмники, 2 —опуски; 3 —заземляющий контур; 4—токоотводы.

Действует по следующей схеме: молниеприёмник принимает на себя основной удар. Далее электрический заряд перемещается через опуски по токоотводу и уходит в землю.

Наиболее встречающийся так называемый антенный вид громоотвода, который представляет собою металлический стержень, закреплённый на самой высокой точке крыши. В роли токоотвода как правило служит металический трос. Площадь защиты данного молниеотвода равняется трём величинам высоты стержня. При больших площадях крыши не всегда получается поднять такой высокий шпиль, поэтому при наличии вблизи высоких деревьев металлический стержень можно прикрепить к ним. Но нужно учитывать, что защищаемый дом должен быть не ближе трёх метров от дерева.

Ещё в качестве молниезащиты можно использовать громоотвод-сетку. Для этого крышу покрывают специальной металлической сеткой, которая служит молниприемником. Такой вариант с эстетической точки зрения не очень хорош, при этом он значительно дороже и требует дополнительных стержневых милниоотводов в случае выступа сетки за пределы кровли.

2. Отдельностоящие или специальные издающие электрический разряд.

Вышеописанные способы портят внешний вид крыши и самого сооружения, поэтому в строительстве широко применяют более современные, безопасные и надёжные методы молниезащиты. Эти технологии созданы на базе принципа, согласно которому навстречу молнии посылается электрический заряд, принимающий на себя удар. Дома с металлическими кровлями (металлочерепица, фальц и др.) с подобной системой громоотвода имеют неплохой, вполне привлекательный вид.

Так что все вышеизложенные доводы приводят к тому, что для выполнения работ по молниезащите стоит привлечь специализированную организацию, обладающую необходимым оборудованием и материалами.

Добавить комментарий

Для того чтобы ваши комментарии появлялись мгновенно (без модерации), авторизируйтесь, или войдите через соц-сервисы ниже, или пройдите регистрацию .

Комментарии добавленные анонимно добавляются только после модерации, из-за большого количества спама. В отличии от авторизованных пользователей, анонимные комментарии нельзя редактировать.

Авторизируйтесь при помощи одного из сервисов:

Заземление крыши дома

Кровля из металла привлекает своей высокой прочностью, внешним видом и долговечностью. Но такие покрытия подвержены во время грозы высокой вероятности поражения молниями. Поэтому устройство молниезащиты, обеспечивающей безопасность дома и проживающих в нём людей, необходимо выполнять сразу по завершению монтажа крыши. Заземление кровли рекомендуется выполнять, независимо из каких материалов она смонтирована, особенно важно заземление металлической крыши.

Поражающие факторы молний

Поражение молнией может быть:

  • первичным, вызывающим разрушения и пожары при прямом попадании в здание. Металлическое кровельное покрытие не подвержено горению, но оно монтируется на деревянную обрешетку и подкладочный гидроизоляционный слой (рубероид, толь). Эти горючие материалы и приводят к пожару. При ударе молнии в металл покрытия, огромная температура разряда прожигает и оплавляет металл, что приводит к возгоранию дерева и подкладочного слоя;
  • вторичным, результат наведённого потенциала, вызванным близкими молниевыми разрядами. При попадании молний в инженерные металлические коммуникации дома (трубы газо- и водоснабжения, электропровода и прочее) происходит искрение, в результате возможны пожары, травматизм жильцов, повреждение радио и телеаппаратуры, бытовых электроприборов.

Молнии характеризуются сложной траекторией движения. Только треть из них идут к земле из облака по кратчайшему пути, иногда их форма выглядит как корни гигантского растения. Часто наблюдается молния, прилетевшая с боку, с местом зарождения в нескольких км от дома. Это обстоятельство надо учитывать при устройстве заземления и молниеотводов.

Нужно ли обязательно заземлять металлическую кровлю?

Заземление совершенно необходимо, в этом сходятся все профессионалы. А молниезащита может выполняться не всегда. Например, при расположении рядом со зданием доминирующих по высоте объектов (зданий, опор магистральных электролиний, водонапорных башен, высоких деревьев), защитные устройства могут только увеличить вероятность поражения молниями.

Устройство внешнего молниеотвода в плотной жилой застройке вызовет претензии пожарной инспекции. При строительстве домов на открытых местах без молниезащиты не обойтись. В этом случае рекомендуется устраивать отдельно стоящие молниеотводы рядом с домом.

Устройство защиты от ударов молний

Молнизащита выполняется механической (пассивной) или физической (активной). Последняя состоит в устройстве, посылающем навстречу молнии разряд электричества, принимающего весь удар на себя. Этот метод применяется в нашей стране редко. Причины — дороговизна устройств и малоизученность результатов применения.

В состав механической защиты входит:

Молниеприемник, принимающий разряд молнии. Различают:

  • стержневые, устанавливаемые на крыше в самых высоких местах (коньке, печных трубах, антенных мачтах) или на находящихся рядом с домом высоких деревьях или специально сооружённой мачте. На крыше рекомендуется установка в противоположных углах по одному круглому стержню 12 мм в диаметре и длине 1,5 м. Существует ошибочное мнение, что при устройстве заземления крыши из металлочерепицы она сама является токоприёмником, но надо учитывать факт, что металл тоньше 4 мм легко прожигается молнией;
  • тросовые, состоящие из закреплённого на невысоких опорах металлического троса натянутого вдоль конька (применяется в основном на неметаллических кровлях (шифер, дерево, битумные кровельные материалы);
  • из металлической сетки, вариант дорогой и нарушающий эстетический вид крыши.
  • Токоотвода из стержней гладкой 6 мм или больше арматуры, проложенной по противоположной от входа в дом стене, по которому ток будет уходить в токоприёмник. Лучше использовать оцинкованную проволоку, медь или алюминий, так как обычная сталь подвержена коррозии.

    Контура заземления, устраиваемого на расстоянии более 1 м от дома и не ближе 5м от пешеходных дорожек. Рядом не должно быть построек и детских площадок. Контур состоит из забитых в землю нескольких уголков 50 50 или отрезков труб или отрезков труб соединённых пластиной между собой на сварке или болтах. Электроды запрещено окрашивать или покрывать битумом. Длина стержней зависит от вида и влажности грунтов и может составлять до 3 м.

    В качестве естественного заземления можно использовать металл трубопроводов с негорючими жидкостями (водопровод, обсадные трубы колодца, свинцовая оболочка кабеля).

    Соединение всех элементов рекомендуется выполнять при помощи сварки.

    Защита от молний важная задача с необходимостью выполнения параметров каждого элемента, поэтому рекомендуется привлечь специалистов с опытом подобных работ.

    Заземление крыши из металлочерепицы

    Для предотвращения возгорания кровли и для получения надежной защиты всех электроприборов от воздействия молнии необходимо позаботиться о сооружении заземления металлической кровли. Кровля из металлочерепицы требует особого подхода к вопросу обустройства заземления.

    Инструменты и материалы для работы

    Выполнить заземление крыши из металлочерепицы можно своими руками, для этого необходимы следующие инструменты и материалы:

    • молоток;
    • омметр;
    • сварочный аппарат;
    • гвозди;
    • рубероид или толь;
    • деревянные рейки;
    • оцинкованная проволока;
    • металлический громоотвод;
    • металлический штырь-электрод.

    Приступать к работе по монтажу молниезащиты необходимо только после тщательного расчета всех материалов и выполнения подготовительных работ. Для правильного выполнения всех расчетов можно применять бесплатные онлайн-калькуляторы.

    Обоснование необходимости защиты

    Технология укладки металлочерепицы подразумевает ее монтаж на слой гидроизоляции. в качестве которого обычно применяют специальные пленки, рубероид. Все эти материалы являются диэлектриками и не проводят электрический ток. В результате металлочерепица совсем не связана электрически с землей, что не совсем хорошо.

    Металл кровли способен накапливать наведенные токи, не говоря уже о случае прямого попадания молнии. По достижению определенного значения возможен разряд, который может произойти при прикосновении человека к кровле. В этот момент человек может получить разряд в несколько тысяч вольт и при достаточной силе тока возможен даже смертельный исход.

    Довольно часто причиной возникновения пожара становится искровой разряд. Чтобы избежать таких неприятностей достаточно применить надежную систему заземления. Существует довольно много современных способов защиты кровли из металлочерепицы от молнии, причем со временем они развиваются, становясь более надежными и эффективными.

    Внутренняя и внешняя система

    Все домашние постройки должны быть оборудованы защитой от молнии, причем для полной защиты необходимо предусмотреть внешнюю и внутреннюю защиту. Внешняя система служит для защиты от непосредственного попадания молнии, внутренняя – помогает избежать перенапряжения электрических сетей в доме.

    Внешняя защитная система включает такие элементы, как:

    Внутренняя защита включает в себя различные аппараты, в основе работы которых лежит отключение электрической сети дома при превышении определенного уровня напряжения. Такие приборы включаются непосредственно в разрыв подводящей линии дома или передают управляющий сигнал на коммутирующие аппараты.

    Активные и пассивные молниеприемники

    Монтаж наружной системы молниезащиты начинают с установки металлического молниеотвода на высоте 2 м выше самой высокой точки кровли. В зависимости от типа и конструктивного исполнения здания устанавливается 1 или несколько молниеотводов, причем они могут быть как активного, так и пассивного типа.

    Активные громоотводы представляют собой тот же пассивный металлический элемент, который подключают к специальному устройству, имеющему такой принцип работы:

    • во время грозы в воздухе происходит нарастание напряженности, когда напряженность достигает определенного уровня срабатывает устройство;
    • устройство делает искровой разряд в сторону молнии;
    • образуется канал ионизированного воздуха;
    • устройство притянет и разрядит молнию в каждом случае приближения молнии к защищаемому дому.

    Такая активная защита совсем не портит внешний вид металлической кровли, но пока мало применяется в нашей стране.

    Монтаж и рекомендации

    Порядок выполнения работ по наружной защите своими руками включает в себя такие, довольно простые этапы:

    • установка металлического молниеприемника;
    • установка токоотвода из круглой металлической проволоки;
    • установка заземления;
    • соединение всех конструктивных элементов в одну, единую систему.

    Рассмотрим этапы работ подробнее:

    • Молниеприемник делают из металлического штыря диаметром равным или более 18 мм и длиной 30-300 см. Закрепляют его с помощью специальных крепежей – треног, с помощью сварки или другими крепежными элементами;
    • Токоотвод из проволоки диаметром не менее 6 мм укладывают по задней части здания, причем желательно иметь цельный кусок без стыков и соединений. Для защиты от коррозии токоотводы можно окрасить или применять оцинкованную проволоку, которая не подвергается коррозии;
    • В качестве контура заземления также допускается использовать металлические водопроводные трубы, подземные металлические конструкции. При отсутствии естественных заземлителей необходимо использовать штыри-электроды, которые забиваются в землю. Сечение таких электродов должно быть больше или равно 50 мм 2. при использовании труб толщина их стенок должна превышать 4 мм;
    • Контур заземления должен иметь несколько электродов, соединенных между собой металлической полосой или уголком. Обычно делают треугольник со сторонами порядка 2 м и электродами длиной порядка 2,5 м и располагают контур не ближе 1,5 м от фундамента дома;

    • В сухой земле электроды плохо отдают ток, поэтому контур делают во влажном месте или искусственно поддерживают влажность грунта путем направления стока с крыши на место установки заземления. Иногда для лучшей проводимости почвы в месте установки контура делают несколько углублений, в которые засыпают соль или селитру;
    • Для защиты от коррозии применяют оцинкованные или медные электроды, покрывать битумом или красить металлические стержни заземлителей запрещается. По нормативам сопротивление контура заземления не должно быть более 10 Ом;
    • Не рекомендуется находиться на расстоянии ближе 5 м от заземления во время грозы, чтобы не попасть под опасное напряжение;
    • Соединяют все элементы между собой при помощи сварки. Как альтернативу сварке можно использовать болтовые соединения, однако в этом случае необходимо время от времени следить за состоянием болтов.

    Выполнить защиту своей металлической кровли, как и здания целиком, от молнии совсем не сложно, следует только соблюдать все правила безопасности и требования по монтажу отдельных элементов.
